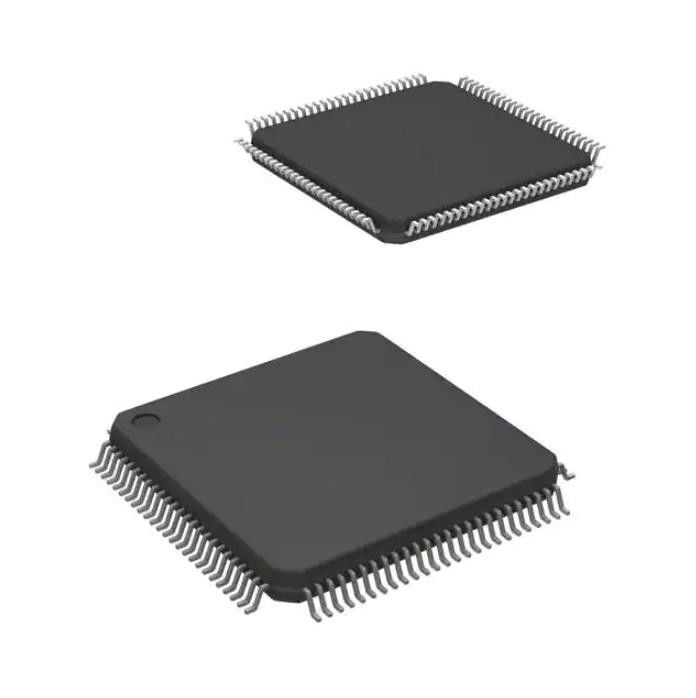

TMS320LF2406APZS Prises Ic Dip Ic Mcu 16bit 64kb Flash 100lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320LF2406APZS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Actif |
|---|---|---|---|
| Digi-clé programmable: | Vérifié | Processeur de noyau: | C2xx DSP |
| Capacité de mémoire: | de 16 bits | Vitesse: | 40MHz |
| Périphériques: | CANbus, SCI, SPI, UART/USART | Paquet Tray Product Status Digi-clé active programmable Processeur vérifié de noyau Capacité de mémo: | POR, PWM, WDT |
Description de produit
TMS320LF2406APZS Prises Ic Dip Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x 16-Bit Microcontrôleur IC 16-Bit 40MHz 64KB (32K x 16) FLASH 100-LQFP (14x14)
Spécifications de TMS320LF2406APZS
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Texas Instruments |
| Série | C2000™ C24x 16 bits |
| Emballer | Plateau |
| État du produit | Actif |
| Programmable Digi-Key | Vérifié |
| Processeur central | DSP C2xx |
| Taille du noyau | 16 bits |
| Vitesse | 40MHz |
| Connectivité | Bus CAN, SCI, SPI, UART/USART |
| Périphériques | POR, PWM, WDT |
| Nombre d'E/S | 41 |
| Taille de la mémoire du programme | 64 Ko (32 Ko x 16) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 5K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3V ~ 3.6V |
| Convertisseurs de données | A/N 16x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 100-LQFP |
| Ensemble d'appareils du fournisseur | 100-LQFP (14x14) |
| Numéro de produit de base | TMS320 |
Les caractéristiques deTMS320LF2406APZS
• Technologie CMOS statique hautes performances
− Temps de cycle d'instruction de 25 ns (40 MHz)
− Performances 40-MIPS
− Conception basse consommation 3,3 V
• Basé sur le cœur de processeur DSP TMS320C2xx
− Code compatible avec F243/F241/C242
− Jeu d'instructions et module compatible avec F240
• Options de périphérique Flash (LF) et ROM (LC)
− LF240xA : LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA : LC2406A, LC2404A, LC2403A, LC2402A
Mémoire sur puce
− Jusqu'à 32 000 mots x 16 bits de Flash EEPROM (4 secteurs) ou ROM
− Fonction programmable de « sécurité du code » pour la mémoire flash/ROM sur puce
− Jusqu'à 2,5 000 mots x 16 bits de données/programme RAM
− 544 mots de RAM à double accès
− Jusqu'à 2 000 mots de RAM à accès unique
• ROM de démarrage (périphériques LF240xA)
− Chargeur de démarrage SCI/SPI
• Jusqu'à deux modules Event-Manager (EV) (EVA et EVB), chacun comprenant :
− Deux temporisateurs à usage général 16 bits
− Huit canaux de modulation de largeur d'impulsion (PWM) 16 bits qui permettent :
− Commande d'onduleur triphasé
− Alignement central ou bord des canaux PWM
− Arrêt d'urgence du canal PWM avec broche PDPINTx externe
− La zone morte programmable (temps mort) empêche les défauts d'amorçage
− Trois unités de capture pour l'horodatage des événements externes
− Qualificateur d'entrée pour les broches sélectionnées
− Circuit d'interface d'encodeur de position sur puce
− Conversion A-D synchronisée
− Conçu pour l'induction CA, le BLDC, la réluctance commutée et le contrôle de moteur pas à pas
− Applicable à la commande de plusieurs moteurs et/ou convertisseurs
ApplicationsdeTMS320LF2406APZS
• Options de forfait
− PGE LQFP 144 broches (LF2407A)
− PZ LQFP 100 broches (2406A, LC2404A)
− PAG TQFP 64 broches (LF2403A, LC2403A, LC2402A)
− PG QFP 64 broches (2402A)
• Options de température étendues (A et S)
− A : − 40°C à 85°C
− S : − 40°C à 125°C
Classifications environnementales et d'exportation deTMS320LF2406APZS
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
