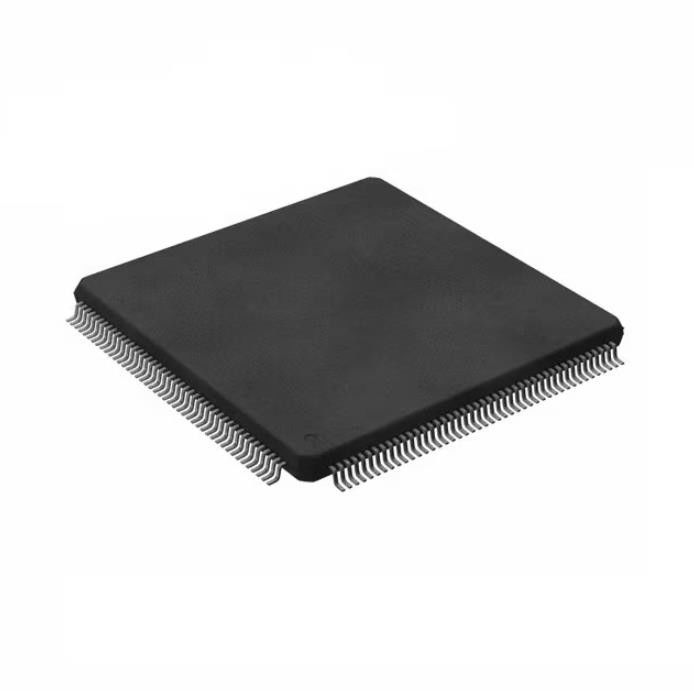

Prises IC Mcu 32bit 256kb 176lqfp instantané de l'immersion IC de TMS320F2812PGFA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320F2812PGFA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| RAM Size: | 18K X 16 | Tension - approvisionnement (Vcc/Vdd): | 1.81V | 2V |
|---|---|---|---|
| Convertisseurs de données: | A/D 16x12b | Type d'oscillateur: | Interne |
| Température de fonctionnement: | -40°C | 85°C (VENTRES) | Montage du type: | Bâti extérieur |
| Paquet/cas: | 176-LQFP | Paquet de dispositif de fournisseur: | 176-LQFP (24x24) |
Description de produit
Prises IC Mcu 32bit 256kb 176lqfp instantané de l'immersion IC de TMS320F2812PGFA
C28x des véhicules à moteur, AEC-Q100, ÉCLAIR à un noyau à 32 bits 176-LQFP (24x24) d'IC 150MHz 256KB (128K x 16) de microcontrôleur à point fixe de C2000™ C28x
Caractéristiques de TMS320F2812PGFA
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100, point fixe de C2000™ C28x |
| Paquet | Plateau |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | C28x |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 150MHz |
| Connectivité | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie | 56 |
| Capacité de la mémoire de programme | 256KB (128K X 16) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 18K X 16 |
| Tension - approvisionnement (Vcc/Vdd) | 1.81V | 2V |
| Convertisseurs de données | A/D 16x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 176-LQFP |
| Paquet de dispositif de fournisseur | 176-LQFP (24x24) |
| Nombre bas de produit | TMS320 |
Caractéristiques de TMS320F2812PGFA
• Technologie statique performante de CMOS
– 150 mégahertz (durée de cycle 6.67-ns)
– De basse puissance (noyau 1.8-V à 135 mégahertz,
noyau 1.9-V à la conception de l'entrée-sortie 150 mégahertz, 3.3-V)
• Appui de balayage de frontière de JTAG (1)
• Unité centrale de traitement à 32 bits performante (TMS320C28x™)
– 16 x 16 et 32 x 32 MAC Operations
– double MAC 16 x 16
– Architecture d'autobus de Harvard
– Opérations atomiques
– Réponse et traitement rapides d'interruption
– Modèle de programmation unifié de mémoire
– portée d'adresse de 4M Linear Program /Data
– Performant (dans C/C++ et Assemblée)
– Code source de processeur de TMS320F24x/IF240x
Compatible
• Mémoire de Sur-puce
– Dispositifs instantanés : Jusqu'à l'éclair 16 de 128K X
(Quatre 8K 16K X de X 16 et six 16 secteurs)
– ROM Devices : Jusqu'à ROM 16 de 128K X
– 1K X ROM de 16 OTP
– L0 et L1 : 2 blocs de 4K X 16 simple ?
Access RAM (SARAM)
– H0 : 1 bloc de 8K X 16 SARAM
– M0 et M1 : 2 blocs de 1K X 16 pièce
SARAM
• ROM de botte (4K X 16)
– Avec des modes de botte de logiciel
– Tableaux standard de maths
• Interface externe (2812)
– Plus de mémoire 1M x 16 totale
– États d'attente programmables
– Synchronisation lecture/écriture programmable de stroboscope
– Trois personne Chip Selects
• Endianness : Peu d'Endian
Applications de TMS320F2812PGFA
• Jusqu'à 56 bornes polyvalentes de l'entrée-sortie (GPIO)
• Caractéristiques avancées d'émulation
– Fonctions d'analyse et de point de rupture
– Le temps réel corrigent par l'intermédiaire du matériel
• Les instruments de développement incluent
– Compilateur/assembleur/éditeur de liens de la norme ANSI C/C++
– ™ ide de Studio de compositeur de code
– DSP/BIOS™
– Contrôleurs de balayage de JTAG (1)
• Modes et épargne de basse puissance de puissance
– OISIF, DE RÉSERVE, les modes de HALTE ont soutenu
– Désactivez les différentes horloges périphériques
Classifications environnementales et d'exportation de TMS320F2812PGFA
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
