TMS320DM6437ZWT6 CI de prise DIP 600 MHz 240 Ko 296-26852-5-ND
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320DM6437ZWT6 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Fréquence de base: | 600MHz | Mémoire non-volatile: | ROM (64kB) |
|---|---|---|---|
| Sur-puce RAM: | 240KB | Tension - entrée-sortie: | 1.8V, 3.3V |
| Tension - noyau: | 1.05V, 1.20V | Température de fonctionnement: | 0°C | 90°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | 361-LFBGA |
| Surligner: | TMS320DM6437ZWT6,600MHz DIP Socket IC,DIP Socket IC 240kB |
||
Description de produit
TMS320DM6437ZWT6 Dip Ic Sockets Tms320dm6437zwt6 296-26852-5-ND

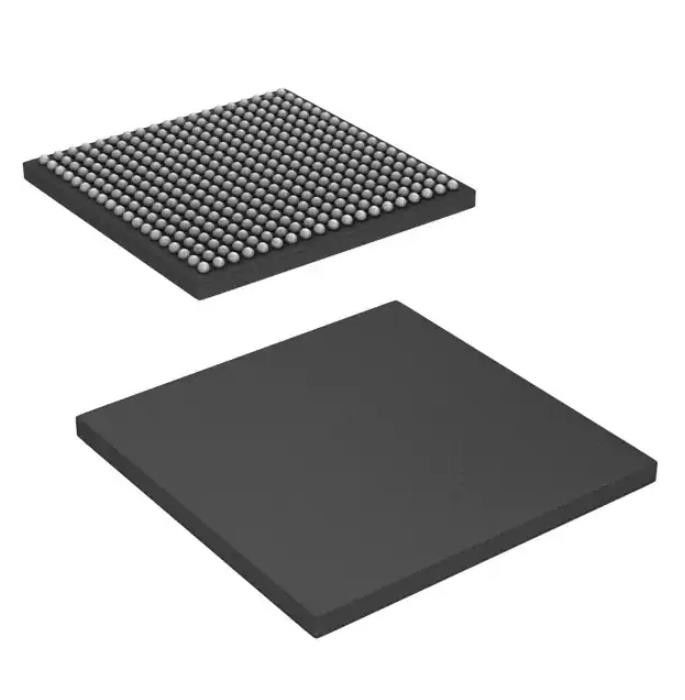

PROCESSEUR MÉDIA IC DGTL 361-BGA
Spécifications de TMS320DM6437ZWT6
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| DSP (processeurs de signaux numériques) | |
| Fabricant | Texas Instruments |
| Série | TMS320DM643x, DaVinci™ |
| Emballer | Plateau |
| État du produit | Pas pour les nouveaux designs |
| Taper | Un point fixe |
| Interface | HPI, I²C, McASP, McBSP, PCI, UART, MAC Ethernet 10/100 |
| Fréquence d'horloge | 600MHz |
| Une mémoire non volatile | ROM (64 Ko) |
| RAM sur puce | 240kB |
| Tension - E/S | 1.8V, 3.3V |
| Tension - Noyau | 1.05V, 1.20V |
| Température de fonctionnement | 0°C ~ 90°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 361-LFBGA |
| Ensemble d'appareils du fournisseur | 361-NFBGA (16x16) |
| Numéro de produit de base | TMS320 |
Les caractéristiques deTMS320DM6437ZWT6
• Processeur multimédia numérique hautes performances (DM6437)
– 2.5-, 2.-, 1.67-, 1.51-, 1.43-ns Temps de cycle d'instruction
– 400-, 500-, 600, 660-, 700-MHz C64x+™ Fréquence d'horloge
– Huit instructions/cycle C64x+ 32 bits
– 3200, 4000, 4800, 5280, 5600 MIPS
– Entièrement compatible avec le logiciel C64x
– Commercial et automobile (suffixe Q ou S)
Notes
– Appareil basse consommation (suffixe L)
• Extensions VelociTI.2™ à VelociTI™
Mot d'instruction très long avancé (VLIW)
Noyau DSP TMS320C64x+™
– Huit unités fonctionnelles hautement indépendantes avec les extensions VelociTI.2 :
• Six ALU (32-/40-Bit), chacune prenant en charge
Simple 32 bits, double 16 bits ou quadruple 8 bits
Arithmétique par cycle d'horloge
• Deux multiplicateurs prennent en charge quatre multiplications 16 x 16 bits (résultats 32 bits) par cycle d'horloge ou huit multiplications 8 x 8 bits (résultats 16 bits) par cycle d'horloge
– Architecture Load-Store avec non aligné
Soutien
– 64 registres à usage général 32 bits
- L'emballage des instructions réduit la taille du code
– Toutes les instructions conditionnelles
– Améliorations supplémentaires du C64x+™
• Fonctionnement en mode protégé
• Prise en charge des exceptions pour la détection d'erreurs et la redirection de programme
• Prise en charge matérielle du fonctionnement du module de mise au point automatique de la boucle modulo
• Caractéristiques du jeu d'instructions C64x+
– Octet adressable (données 8/16/32/64 bits)
- Protection contre les débordements 8 bits
– Extraction de champ binaire, Set, Clear
– Normalisation, saturation, comptage de bits
– Orthogonalité accrue de VelociTI.2
– Extensions C64x+
• Instructions compactes 16 bits
• Instructions supplémentaires pour prendre en charge
Multiplications complexes
• Architecture de mémoire C64x+ L1/L2
ApplicationsdeTMS320DM6437ZWT6
Les DSP TMS320C64x+™ (y compris le dispositif TMS320DM6437) sont la génération de DSP à virgule fixe la plus performante de la plate-forme DSP TMS320C6000™.Le dispositif DM6437 est basé sur l'architecture de mot d'instruction très long (VLIW) VelociTI™ avancée hautes performances de troisième génération développée par Texas Instruments (TI), faisant de ces DSP un excellent choix pour les applications multimédias numériques.Les appareils C64x+™ sont compatibles avec le code des appareils précédents qui font partie de la plate-forme DSP C6000™.Les DSP C64x™ prennent en charge des fonctionnalités supplémentaires et disposent d'un jeu d'instructions étendu par rapport aux appareils précédents.
Classifications environnementales et d'exportation deTMS320DM6437ZWT6
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
