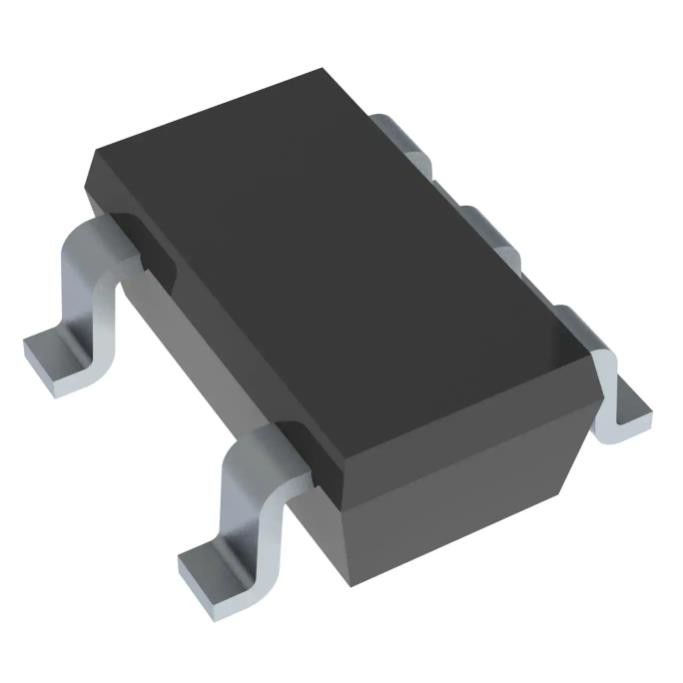

TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charge Pompe Inv 60ma Sot23
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS60402QDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie: | 60MA | Fréquence - commutation: | 50kHz |
|---|---|---|---|
| Redresseur synchrone: | Non | Température de fonctionnement: | -40°C | 125°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | SC-74A, SOT-753 |
| Paquet de dispositif de fournisseur: | SOT-23-5 | Nombre bas de produit: | TPS60402 |
Description de produit
TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charge Pompe Inv 60ma Sot23
Pompe de charge Régulateur à découpage IC Positif ou Négatif Fixe -Vin, 2Vin, Vin/2 1 Sortie 60mA SC-74A, SOT-753
Spécifications de TPS60402QDBVRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Ratiométrique |
| Configuration de sortie | Positif ou négatif |
| Topologie | Pompe de charge |
| Le type de sortie | Fixé |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 1.8V |
| Tension - Entrée (Max) | 5.25V |
| Tension - Sortie (Min/Fixe) | - Vin, 2Vin, Vin/2 |
| Tension - Sortie (Max) | - |
| Courant - Sortie | 60mA |
| Fréquence - Commutation | 50kHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-74A, SOT-753 |
| Ensemble d'appareils du fournisseur | SOT-23-5 |
| Numéro de produit de base | TPS60402 |
Les caractéristiques deTPS60402QDBVRQ1
• Qualifié pourApplications automobiles
• Guide de test AEC-Q100Avec la suiteRésultats:
– Température de l'appareilDegré 1 : –40°C à+125°C Ambiance FonctionnementTempératureGamme
– Dispositif HBM ESDClassement Niveau 2
– Dispositif CDM ESDNiveau de classification C6
• Inverse l'alimentation d'entréeTension
• Sortie jusqu'à 60 mAActuel
• Seulement trois petits 1-µFCondensateurs céramiquesNécessaire
• Plage de tension d'entrée de1,8 V à 5,25 V
• Mode PowerSave pourEfficacité améliorée à faibleCourants de sortie (TPS60400-Q1)
• Courant de repos de l'appareilTypique : 100 µA
• Actif intégréDiode Schottky pour Start-Jusqu'àCharger
• Petit SOT23 à 5 brochesEmballer
• Module d'évaluationDisponible : TPS60400EVM-178
ApplicationsdeTPS60402QDBVRQ1
• Infodivertissement automobile
• Pôle Automobile
• Écrans LCD
• Tensions d'alimentation négatives
Classifications environnementales et d'exportation deTPS60400DBVR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
