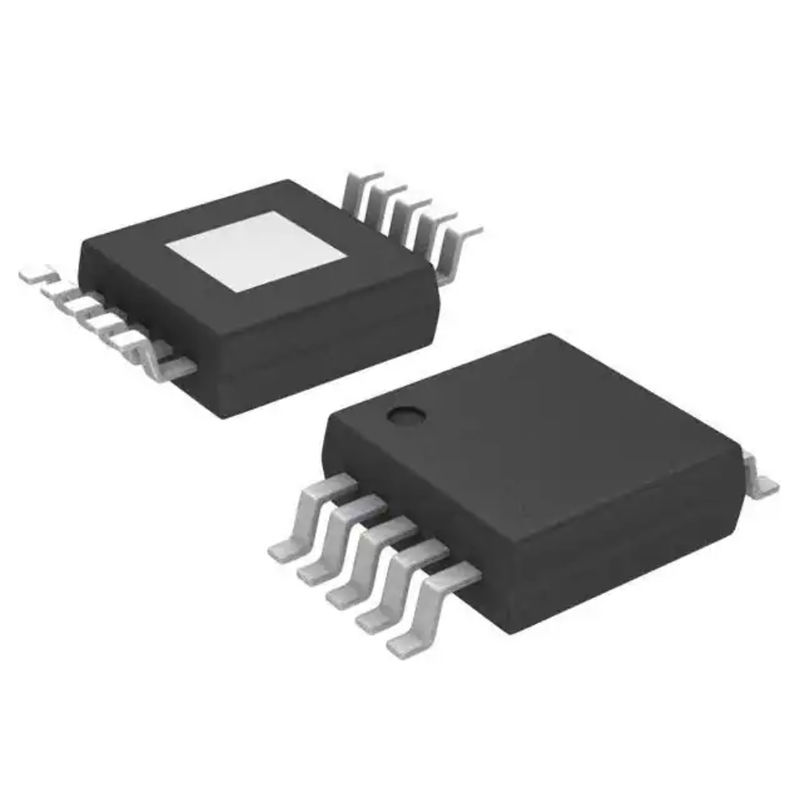

TPS57140QDGQRQ1 prises IC Reg Buck Adj 1.5a 10msop de l'immersion IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS57140QDGQRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie: | 1.5A | Fréquence - commutation: | 100kHz | 2.5MHz |
|---|---|---|---|
| Redresseur synchrone: | Non | Température de fonctionnement: | -40°C | 150°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | 10-PowerTFSOP, 10-MSOP (0,118", largeur de 3.00mm) |
| Paquet de dispositif de fournisseur: | 10-HVSSOP | Nombre bas de produit: | TPS57140 |
Description de produit
TPS57140QDGQRQ1 prises IC Reg Buck Adj 1.5a 10msop de l'immersion IC
Le positif 0.8V réglable 1 de Buck Switching Regulator IC a produit 1.5A 10-PowerTFSOP, 10-MSOP (0,118", la largeur de 3.00mm)
Caractéristiques de TPS57140QDGQRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100, SWIFT™, Eco-Mode™ |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 3.5V |
| Tension - entrée (maximum) | 42V |
| Tension - sortie (minute/fixe) | 0.8V |
| Tension - sortie (maximum) | 39V |
| Actuel - sortie | 1.5A |
| Fréquence - commutation | 100kHz | 2.5MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 10-PowerTFSOP, 10-MSOP (0,118", largeur de 3.00mm) |
| Paquet de dispositif de fournisseur | 10-HVSSOP |
| Nombre bas de produit | TPS57140 |
Caractéristiques de TPS57140QDGQRQ1
• Qualifié pour AutomotiveApplications
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à +125°C
– Niveau 2 de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
• 3.5-V à 42-V a entré la chaîne de tension
• transistor MOSFET du côté haut de 200 mΩ
• Rendement élevé chez LightLoads avec le régime de contrôle de PulseSkipping Eco-mode™
• μA 116 actionnant le courant tranquille
• courant d'arrêt de 1,5 μA
• 100-kHz à la fréquence 2.5-MHz de changement
• Synchronise à ExternalClock
• Début et ordonnancement lents réglables
• Puissance-bonne sortie de sousvoltage et de surtension
• Tension et hystérésis réglables de lock-out de sousvoltage
• référence interne de la tension 0.8-V
• Soutenu par l'outil logiciel de ™ de SwitcherPro (www.ti.com/tool/switcherpro)
Applications de TPS57140QDGQRQ1
• systèmes de basse puissance commerciaux de 12-V et de 24-V Industrialand
• Info-spectacle des véhicules à moteur, unité principale, navigation d'affichage, audio et groupes
• Applications de carrosserie de véhicule à moteur, la CAHT, remplissage sans fil
• Système avancé de Conducteur-aide (ADAS), module rétroviseur de caméra, radar de tache aveugle
• Systèmes industriels d'alimentation CC
Classifications environnementales et d'exportation de TPS57140QDGQRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
