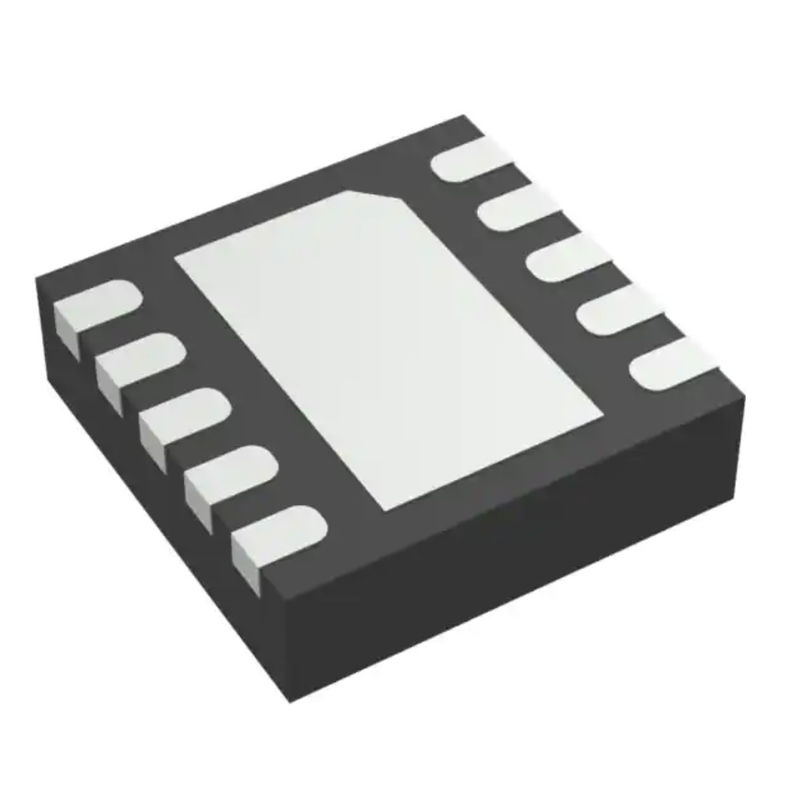

TPS57040QDRCRQ1 prises IC Reg Buck Adj 500ma 10vson de l'immersion IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS57040QDRCRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie: | 500mA | Fréquence - commutation: | 100kHz | 2.5MHz |
|---|---|---|---|
| Redresseur synchrone: | Non | Température de fonctionnement: | -40°C | 150°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | 10-VFDFN a exposé la protection |
| Paquet de dispositif de fournisseur: | 10-VSON (3x3) | Nombre bas de produit: | TPS57040 |
Description de produit
TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
Buck Régulateur à découpage IC Positif Réglable 0,8V 1 Sortie 500mA 10-VFDFN Plage exposée
Spécifications de TPS57040QDRCRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100, SWIFT™, Eco-Mode™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 3.5V |
| Tension - Entrée (Max) | 42V |
| Tension - Sortie (Min/Fixe) | 0.8V |
| Tension - Sortie (Max) | 39V |
| Courant - Sortie | 500mA |
| Fréquence - Commutation | 100 kHz ~ 2,5 MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 10-VFDFN Coussin exposé |
| Ensemble d'appareils du fournisseur | 10-VSON (3x3) |
| Numéro de produit de base | TPS57040 |
Les caractéristiques deTPS57040QDRCRQ1
• Qualifié pour les applications automobiles
• AEC-Q100 qualifié avec les résultats suivants
– Niveau de température de l'appareil 1 : -40 °C à 125 °C Plage de température ambiante de fonctionnement
– Appareil HBM Classification ESD niveau 2
– Appareil CDM ESD Classification Niveau C4B
• Plage de tension d'entrée de 3,5 V à 42 V
• MOSFET côté haut 200 mΩ
• Haute efficacité à charges légères avec un schéma de contrôle Eco-mode™ à saut d'impulsions
• Courant de repos de fonctionnement de 116 μA
• Courant d'arrêt de 1,5 μA
• Fréquence de commutation de 100 kHz à 2,5 MHz
• Synchronise avec l'horloge externe
• Démarrage/séquencement lent réglable
• Sous-tension et surtension Power-good
Sortir
• Tension de verrouillage de sous-tension réglable et
Hystérèse
• Référence de tension interne de 0,8 V
• Pris en charge par l'outil logiciel SwitcherPro™ NUMÉRO DE RÉFÉRENCE TAILLE DU CORPS DE L'EMBALLAGE (NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
ApplicationsdeTPS57040QDRCRQ1
• Schéma simplifié des systèmes d'alimentation automobile 12 V • Électronique de carrosserie automobile
• Sécurité passive : système de freinage et airbags
• Systèmes industriels basse consommation 12 V et 24 V
• Accessoires automobiles de rechange : vidéo, GPS, divertissement
Classifications environnementales et d'exportation deTPS57040QDRCRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
