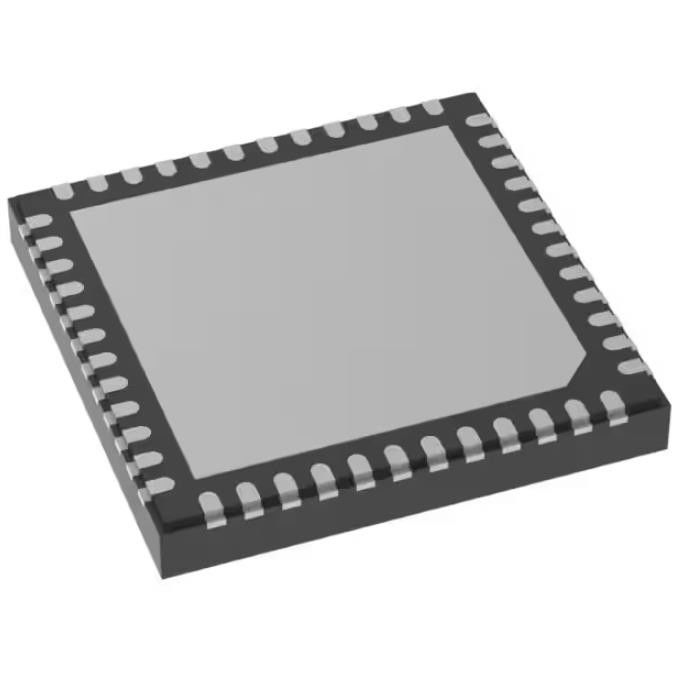

LM5127QRGZRQ1 Relais à usage général 42v Wide-Vin Triple Buck And Boo
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5127QRGZRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de sortie: | Conducteur de transistor |
|---|---|---|---|
| Fonction: | Step-Up, Step-Down, Step-Up/Step-Down | Configuration de sortie: | Positif |
| Topologie: | Mâle, poussée, SEPIC | Nombre de sorties: | 3 |
| Phases de sortie: | 1 | Tension - approvisionnement (Vcc/Vdd): | 0.8V | 42V |
Description de produit
LM5127QRGZRQ1 Relais à usage général 42v Wide-Vin Triple Buck And Boo
Buck, Boost, SEPIC Régulateur Sortie positive Step-Up, Step-Down, Step-Up/Step-Down Contrôleur DC-DC IC 48-VQFN (7x7)
Spécifications de LM5127QRGZRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Contrôleurs de commutation CC CC | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Le type de sortie | Pilote de transistors |
| Fonction | Step-Up, Step-Down, Step-Up/Step-Down |
| Configuration de sortie | Positif |
| Topologie | Buck, Boost, SEPIC |
| Nombre de sorties | 3 |
| Phases de sortie | 1 |
| Tension - Alimentation (Vcc/Vdd) | 0.8V ~ 42V |
| Fréquence - Commutation | 100 kHz ~ 2,2 MHz |
| Cycle de service (maximum) | 94% |
| Redresseur synchrone | Non |
| Synchronisation de l'horloge | Oui |
| Interfaces série | - |
| Caractéristiques de contrôle | Limite de courant, activer, contrôle de fréquence, démarrage progressif |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface, flanc mouillable |
| Paquet/caisse | 48-VFQFN Coussin exposé |
| Ensemble d'appareils du fournisseur | 48-VQFN (7x7) |
| Numéro de produit de base | LM5127 |
Les caractéristiques deLM5127QRGZRQ1
• AEC-Q100 qualifié pour les applications automobiles
– Niveau de température 1 : –40°C à +125°C, TA
• Capable de sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système de sécurité fonctionnel
• Adapté à diverses architectures et évolutif
– Contrôleurs synchrones à trois sorties
– Topologie flexible
• CH1 : topologie boost/buck
• CH2, CH3 : deux bucks monophasés / topologie buck biphasée entrelacée
– Activer la broche et l'indicateur PGOOD par canal
– Moniteur de batterie à faible QI en option
• Large plage de fonctionnement pour les applications automobiles
– Plage de fonctionnement d'entrée de 3,8 V à 42 V
– Entrée boost minimale 0,8 V lorsque BIAS ≥ 3,8 V
– Sortie Boost : réglable jusqu'à 42 V
– Sortie Buck : fixe 3,3 V, 5 V ou adj.0,8 -42 V
- Opération de dérivation lorsque VSUPPLY> VLOAD (boost)
– Fonctionnement LDO lorsque VSUPPLY ≈ VLOAD (buck)
• Épuisement de la batterie minimisé
– Courant de coupure ≤ 2,8 μA
– Transition automatique vers le mode veille à faible QI
– Décharge de la batterie en veille
• IQ≤ 14 μA lorsque 3,3 V buck on
• IQ≤ 22 μA lorsque 3,3 V et 5 V sont activés
• IQ≤ 32 μA lorsque 3,3 V, 5 V bucks on andboost in bypass
– Haute efficacité grâce à de puissants pilotes 5 V
– Régulateurs VCC et VDD à double entrée
• Solution petite et économique
– Fréquence de commutation maximale 2,2 MHz
– Diode de démarrage interne (boost)
– Limitation constante du courant de crête
- Prend en charge la détection de courant d'inductance DCR
– QFN-48 avec flancs mouillables
• Évitez les interférences de la bande AM et la diaphonie
– Synchronisation d'horloge en option
– Fréquence de commutation de 100 kHz à 2,2 MHz
– Mode de commutation sélectionnable (FPWM, diode émulation et mode saut)
• Atténuation des EMI
– Spectre étalé programmable en option
• Programmabilité et flexibilité
– Seuil de réveil et de sommeil programmable
– Programmation dynamique de la fréquence de découpage
– Temps de démarrage progressif réglable
– Sortie réglable utilisant une référence de 0,8 V ±1 %
– Contrôle adaptatif du temps mort
• Fonctions de protection intégrées
- Protection contre les surintensités
• Limitation du courant de crête cycle par cycle
• Protection en mode hoquet en option (buck)
• Protection optionnelle du mode déverrouillage (buck)
- Protection de survoltage
– Protection courte HB-SW (boost)
– Arrêt thermique
ApplicationsdeLM5127QRGZRQ1
• Cluster/infodivertissement automobile
• Électronique/éclairage de carrosserie automobile
• ADAS automobile
Classifications environnementales et d'exportation deLM5127QRGZRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | N'est pas applicable |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
