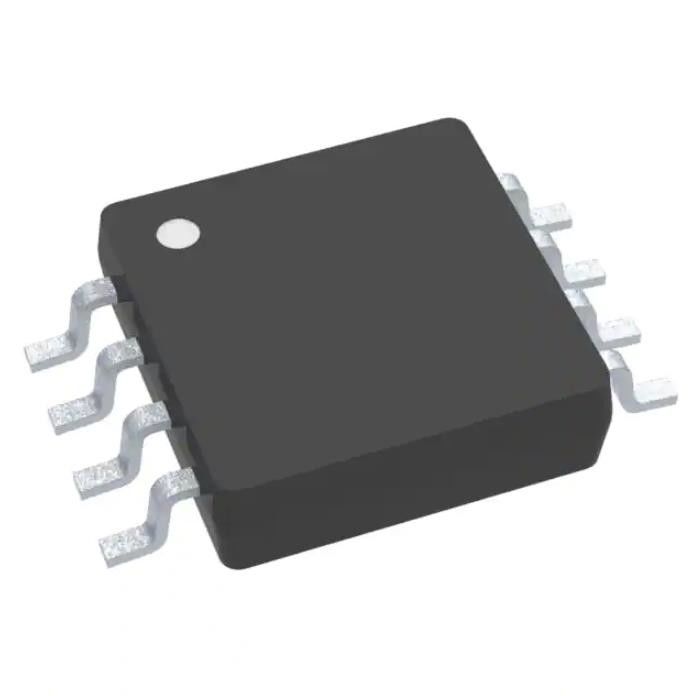

LM3478MM/NOPB Relais à usage général Ic Reg Ctrlr Mult Top 8vssop
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM3478MM/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de sortie: | Conducteur de transistor |
|---|---|---|---|
| Fonction: | Survolteur, survolteur/dévolteur | Configuration de sortie: | Positif |
| Topologie: | Boost, Flyback, SEPIC | Nombre de sorties: | 1 |
| Phases de sortie: | 1 | Tension - approvisionnement (Vcc/Vdd): | 2.97V | 40V |
Description de produit
LM3478MM/NOPB Relais à usage général Ic Reg Ctrlr Mult Top 8vssop
Boost, Flyback, régulateur SEPIC sortie positive élévateur, élévateur/abaisseur DC-DC contrôleur IC 8-VSSOP
Spécifications deLM3478MM/NOPB
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Contrôleurs de commutation CC CC | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Le type de sortie | Pilote de transistors |
| Fonction | Step-Up, Step-Up/Step-Down |
| Configuration de sortie | Positif |
| Topologie | Boost, Flyback, SEPIC |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Tension - Alimentation (Vcc/Vdd) | 2.97V ~ 40V |
| Fréquence - Commutation | 100kHz ~ 1MHz |
| Cycle de service (maximum) | 100% |
| Redresseur synchrone | Non |
| Synchronisation de l'horloge | Non |
| Interfaces série | - |
| Caractéristiques de contrôle | Activer, contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 8-TSSOP, 8-MSOP (0,118 po, 3,00 mm de largeur) |
| Ensemble d'appareils du fournisseur | 8-VSSOP |
| Numéro de produit de base | LM3478 |
Les caractéristiques deLM3478MM/NOPB
• Boîtiers VSSOP-8 et SOIC-8 à 8 fils
• Pilote push-pull interne avec capacité de courant de crête de 1 A
• Limite de courant et arrêt thermique
• Compensation de fréquence optimisée avec un condensateur et une résistance
• Démarrage progressif interne
• Fonctionnement en mode actuel
• Verrouillage de sous-tension avec hystérésis
• Créer une conception personnalisée à l'aide du LM3478 avec WEBENCH Power Designer
Applications deLM3478MM/NOPB
• Systèmes d'alimentation distribués
• Chargeurs de batterie
• Alimentations hors ligne
• Alimentations télécoms
• Systèmes d'alimentation automobile
• Large plage de tension d'alimentation de 2,97 V à 40 V
• Fréquence d'horloge réglable de 100 kHz à 1 MHz
• Référence interne de 2,5 % (surchauffe)
• Courant d'arrêt de 10 µA (surchauffe)
• Systèmes d'alimentation distribués
• Chargeurs de batterie
• Alimentations hors ligne
• Alimentations télécoms
• Systèmes d'alimentation automobile
• Large plage de tension d'alimentation de 2,97 V à 40 V
• Fréquence d'horloge réglable de 100 kHz à 1 MHz
• Référence interne de 2,5 % (surchauffe)
• Courant d'arrêt de 10 µA (surchauffe)
Classifications environnementales et d'exportation deLM3478MM/NOPB
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
