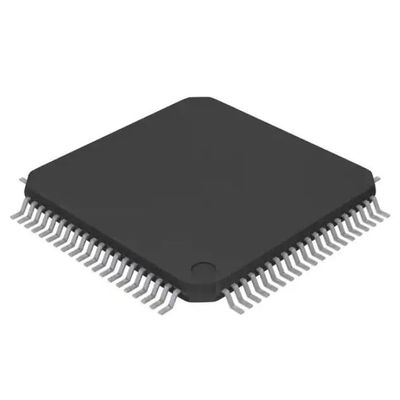

82V2042EPFG But Relais Ic Telecom Interface 80tqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | 82V2042EPFG |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Actif |
|---|---|---|---|
| Fonction: | Ligne unité d'interface (LIU) | Interface: | LIU |
| Tension - approvisionnement: | 3.13V | 3.47V | Température de fonctionnement: | -40°C | 85°C |
| Montage du type: | Bâti extérieur | Paquet/cas: | 80-LQFP |
Description de produit
Spécifications de82V2042EPFG
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Télécom | |
| Fabricant | Renesas Électronique Amérique Inc |
| Série | - |
| Emballer | Plateau |
| État du produit | Actif |
| Fonction | Unité d'interface de ligne (LIU) |
| Interface | LIU |
| Tension - Alimentation | 3.13V ~ 3.47V |
| Offre actuelle | - |
| Température de fonctionnement | -40°C ~ 85°C |
| Type de montage | Montage en surface |
| Paquet/caisse | 80-LQFP |
| Ensemble d'appareils du fournisseur | 80-TQFP (14x14) |
| Numéro de produit de base | 82V2042 |
Les caractéristiques de82V2042EPFG
• Interfaces de ligne courte distance T1/E1/J1 à double canal
• Prend en charge HPS (Hitless Protection Switching) pour une protection 1+1 sans relais externes
• Commutabilité programmable T1/E1/J1 permettant une seule nomenclature pour n'importe quelle condition de ligne
• Alimentation électrique unique de 3,3 V avec une tolérance de 5 V sur les interfaces numériques
• Satisfait ou dépasse les spécifications de
- ANSI T1.102, T1.403 et T1.408
- UIT I.431, G.703, G.736, G.775 et G.823
- ETSI 300-166, 300-233 et TBR12/13
- AT&T Pub 62411
• Programmable par logiciel ou sélectionnable par matériel sur :
- Modèles de mise en forme des vagues
- Impédance de terminaison de ligne (T1 :100 Ω, J1 :110 Ω, E1 : 75 Ω/120 Ω)
- Ajustement de la forme d'impulsion arbitraire
- Position JA (Jitter Attenuator) (voie de réception ou voie de transmission)
- Interfaces système rail simple/double rail
- Encodage/décodage de ligne B8ZS/HDB3/AMI
- Front actif de l'horloge d'émission (TCLK) et de l'horloge de réception (RCLK)
- Niveau actif de transmission de données (TDATA) et de réception de données (RDATA)
- Mise hors tension du récepteur ou de l'émetteur
- Réglage d'impédance élevée pour les pilotes de ligne
- Génération et détection PRBS (Pseudo Random Bit Sequence) avec 215-1 polynômes PRBS pour E1
- Génération et détection QRSS (Quasi Random Sequence Signals) avec 220-1 polynômes QRSS pour T1/J1
- Compteur d'erreurs BPV (Bipolar Pulse Violation) / Excess Zero / PRBS ou QRSS 16 bits
- Bouclage analogique, bouclage numérique, bouclage à distance et bouclage intrabande
• Sensibilité de réception adaptative jusqu'à -20 dB (mode hôte uniquement)
• Surveillance non intrusive selon la spécification ITU G.772
• Protection contre les courts-circuits et diode de protection interne pour les pilotes de ligne
• Détection LOS (perte de signal) avec niveaux LOS programmables (mode hôte uniquement)
• Détection AIS (signal d'indication d'alarme)
• Interface JTAG
• Prend en charge l'interface de contrôle série, les interfaces non multiplexées Motorola et Intel et le mode de contrôle matériel
• Broche compatible avec 82V2082 T1/E1/J1 Long Haul/Short Haul LIU et 82V2052E E1 Short Haul LIU
• Disponible en options de boîtier TQFPGreen 80 broches disponibles
L'IDT82V2042E peut être configuré comme une unité d'interface de ligne double canal T1, E1 ou J1.L'IDT82V2042E effectue la récupération d'horloge/données, le décodage de ligne AMI/B8ZS/HDB3 et détecte et signale les conditions LOS.Un égaliseur adaptatif intégré est disponible pour augmenter la sensibilité de réception et permettre la programmation des niveaux LOS.Dans le chemin de transmission, il y a un encodeur AMI/B8ZS/HDB3 et un Waveform Shaper.Il y a un atténuateur de gigue, qui peut être placé soit dans le chemin de réception, soit dans le chemin de transmission.L'atténuateur de gigue peut également être désactivé.L'IDT82V2042E prend en charge les interfaces système à rail unique et à double rail.Pour faciliter la maintenance du réseau, un circuit de génération/détection PRBS/QRSS est intégré dans la puce, et différents types de bouclage peuvent être paramétrés selon les applications.Quatre types différents d'impédance de terminaison de ligne, 75 Ω, 100 Ω, 110 Ω et 120 Ω sont sélectionnables par canal.La puce fournit également une protection contre les courts-circuits du pilote et une diode de protection interne et prend en charge le balayage des limites JTAG.La puce peut être contrôlée soit par logiciel, soit par matériel.L'IDT82V2042E peut être utilisé dans les réseaux LAN, WAN, les routeurs, les stations de base sans fil, les IAD, les IMA, les IMAP, les passerelles, les dispositifs d'accès à relais de trame, les équipements CSU/DSU, etc.
Classifications environnementales et d'exportation de82V2042EPFG
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
