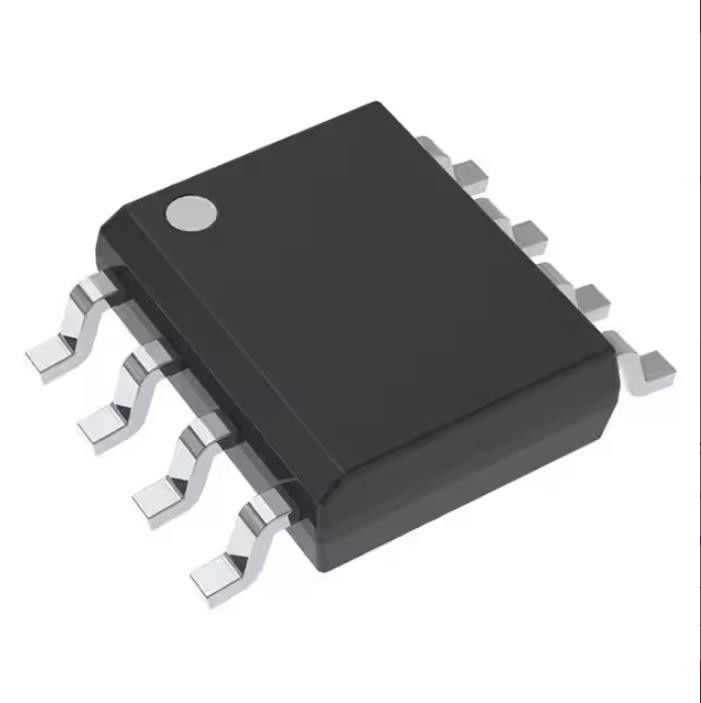

Le but HVDA540QDRQ1 transmet par relais la moitié 1/1 8soic d'émetteur-récepteur d'IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | HVDA540QDRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type: | Émetteur-récepteur |
|---|---|---|---|
| Protocole: | CANbus | Nombre de conducteurs/de récepteurs: | 1/1 |
| Duplex: | Moitié | Hystérésis de récepteur: | 125 système mv |
| Débit: | 1Mbps | Tension - approvisionnement: | 4.68V | 5.33V |
Description de produit
Le but HVDA540QDRQ1 transmet par relais la moitié 1/1 8soic d'émetteur-récepteur d'IC
1/1 émetteur-récepteur demi CANbus 8-SOIC
Caractéristiques de HVDA540QDRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Interface | |
| Conducteurs, récepteurs, émetteurs-récepteurs | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type | Émetteur-récepteur |
| Protocole | CANbus |
| Nombre de conducteurs/de récepteurs | 1 日 du 月 1 |
| Duplex | Moitié |
| Hystérésis de récepteur | 125 système mv |
| Débit | 1Mbps |
| Tension - approvisionnement | 4.68V | 5.33V |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-SOIC (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 8-SOIC |
| Nombre bas de produit | HVDA540 |
Caractéristiques de HVDA540QDRQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à 125°C
– Niveau 3A de classification de HBM ESD de dispositif
– Niveau C6 de classification du dispositif CDM ESD
– Niveau M4 de classification du millimètre ESD de dispositif
• Répond ou dépasse aux exigences d'OIN 11898-2 et d'OIN 11898-5
• GIFT/ICT conforme
• Protection d'ESD jusqu'à 12 kilovolts (modèle de corps humain) sur des goupilles d'autobus
• Adaptation de niveau de tension d'entrée-sortie
– SN65HVDA54x : Chaîne adaptable de tension d'entrée-sortie (es) de 3 V à 5,33 V
– SN65HVDA54x-5 : Version de dispositif de 5 V VCC
• Modes opérationnels :
– "copie normale" : Tous les dispositifs
– Mode veille de puissance faible (VCC non requis, seulement l'approvisionnement d'es a eu besoin sauver la puissance de système)
– SN65HVDA540 : Aucun réveillez-vous
– SN65HVDA541 : RXD réveillent la demande
– Mode (uniquement récepteur) silencieux : HVDA542
• Conformité électromagnétique élevée (EMC)
• Protection
– Protection de sousvoltage sur l'es et VCC
– Protection d'Autobus-défaut – de 27 V à 40 V
Applications de HVDA540QDRQ1
• SAE J2284 ultra-rapide PEUT pour des applications des véhicules à moteur
• Interface standard de bus de données de SAE J1939
• Le Double-fil GMW3122 PEUT couche physique
• Interface de bus de données de norme d'OIN 11783
• Interface de bus de données de norme de NMEA 2000
Classifications environnementales et d'exportation de HVDA540QDRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
