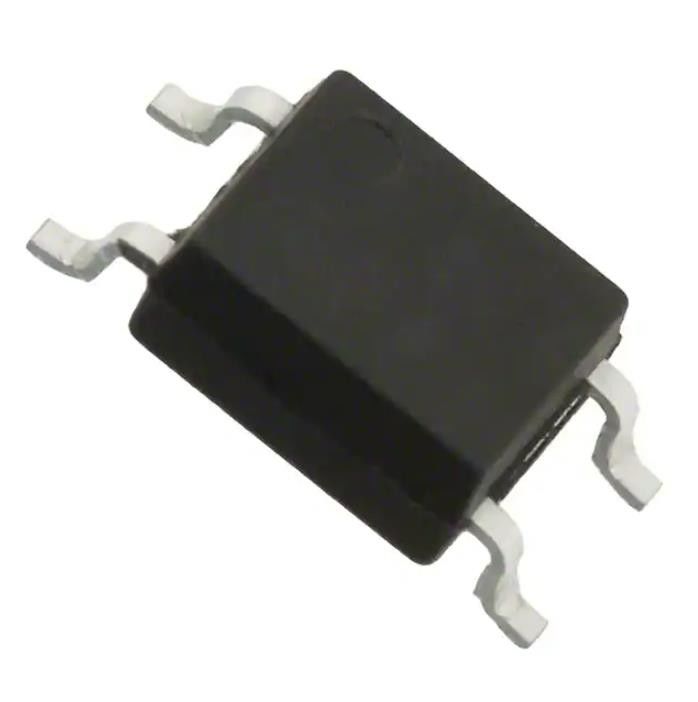

HCPL-181-00AE Optoiso Régulateur à découpage IC 3.75KV TRANS 4MINIFLAT
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | HCPL-181-00AE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Nombre de canaux: | 1 |
|---|---|---|---|
| Tension - isolement: | 3750Vrms | Rapport de transfert courant (minute): | 80% @ 5mA |
| Rapport de transfert courant (maximum): | 160% @ 5mA | Type de sortie: | Transistor |
| Temps de hausse/automne (type): | 4µs, 3µs | Type d'entrée: | C.C |
| Surligner: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,Régulateur de commutation Optoiso |
||
Description de produit
Spécifications deHCPL-181-00AE
| TAPER | DESCRIPTION |
| Catégorie | Isolateurs |
| Optoisolateurs | |
| Transistor, optoisolateurs de sortie photovoltaïques | |
| Fabricant | Broadcom limitée |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Nombre de canaux | 1 |
| Tension - Isolement | 3750Vrms |
| Rapport de transfert actuel (Min) | 80 % à 5 mA |
| Rapport de transfert actuel (max) | 160 % à 5 mA |
| Heure d'activation/de désactivation (type) | - |
| Temps de montée/descente (Typ) | 4µs, 3µs |
| Type d'entrée | CC |
| Le type de sortie | Transistor |
| Tension - Sortie (Max) | 80V |
| Courant - Sortie / Canal | 50mA |
| Tension - Direct (Vf) (Typ) | 1.2V |
| Courant - CC direct (If) (Max) | 50 mA |
| Vce Saturation (Max) | 200mV |
| Température de fonctionnement | -55°C ~ 100°C |
| Type de montage | Montage en surface |
| Paquet/caisse | 4-SMD, aile de mouette |
| Ensemble d'appareils du fournisseur | 4-Mini-Appartement |
| Numéro de produit de base | HCPL-181 |
Les caractéristiques deHCPL-181-00AE
• Taux de transfert actuel (CTR : minimum 50 % à IF = 5 mA, VCE = 5 V)
• Tension d'isolation entrée-sortie élevée (Viso = 3750 Vrms)
• Tension collecteur-émetteur élevée (VCEO = 80 V)
• Temps de réponse (tr : typique, 4 μs à VCE = 2V, IC = 2 mA, RL = 100• )
• Emballage mini-plat (profil de 2,0 mm) en ruban et bobine emballer
• Approuvé UL
• Approuvé CSA
• Approuvé CEI 60747-5-5
• Options disponibles :
– Application CEI 60747-5-5
• Interfaces d'E/S pour ordinateurs
• Appareils système, instruments de mesure
• Transmission du signal entre les circuits de différents potentiels et impédances
• Circuit de rétroaction dans l'alimentation
Classifications environnementales et d'exportation deHCPL-181-00AE
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
