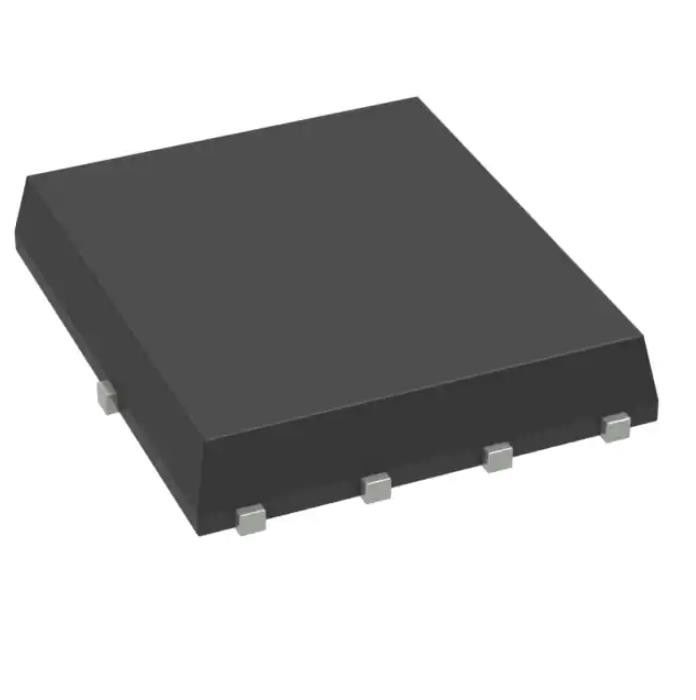

Puce de circuit intégré Mosfet FDWS86380-F085 N-CH 80V 50A POWER56
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | FDWS86380-F085 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | N-canal |
|---|---|---|---|
| Technologie: | Transistor MOSFET (oxyde de métal) | Vidangez à la tension de source (Vdss): | 80 V |
| Actuel - drain continu (identification) @ 25°C: | 50A (comité technique) USART | Tension d'entraînement (Max Rds On, Min Rds On): | 10V |
| Le RDS sur (maximum) @ l'identification, Vgs: | 13.4mOhm @ 50A, 10V | Identification de Vgs (Th) (maximum) @: | 4V @ 250µA |
| Surligner: | FDWS86380-F085,Puce de Circuit Mosfet IC,N-CH 80V 50A POWER56 |
||
Description de produit
FDWS86380-F085 Relais à usage général Mosfet N-Ch 80v 50a Power56
Canal N 80 V 50 A (Tc) 75 W (Tj) Puissance de montage en surface56
Spécifications deFDWS86380-F085
| TAPER | DESCRIPTION |
| Catégorie | Produits semi-conducteurs discrets |
| Transistors | |
| FET, MOSFET | |
| FET simples, MOSFET | |
| Fabricant | onsemi |
| Série | Automobile, AEC-Q101, PowerTrench® |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Type FET | Canal N |
| Technologie | MOSFET (oxyde métallique) |
| Tension drain à source (Vdss) | 80V |
| Courant - Vidange continue (Id) @ 25°C | 50A (TC) |
| Tension d'entraînement (Max Rds activé, Min Rds activé) | 10V |
| Rds On (Max) @ Id, Vgs | 13,4 mOhms à 50 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
| Charge de porte (Qg) (Max) @ Vgs | 30 nC à 10 V |
| Vg (Max) | ±20V |
| Capacité d'entrée (Ciss) (Max) @ Vds | 1440 pF à 40 V |
| Fonction FET | - |
| Dissipation de puissance (maximale) | 75W (Tj) |
| Température de fonctionnement | -55°C ~ 175°C (TJ) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | Puissance56 |
| Paquet/caisse | 8-PowerTDFN |
| Numéro de produit de base | FDWS86380 |
Les caractéristiques deFDWS86380-F085
• Type RDS(on) = 11,3 m à VGS = 10 V ;DI = 50 A
• Type Qg(tot) = 20 nC à VGS = 10 V ;ID = 50 A
• Capacité de l'ISU
• Flancs mouillables pour inspection optique automatique (AOI)
• AEC-Q101 Qualifié et PPAP Capable
• Cet appareil est sans plomb, sans halogène/sans BFR et est conforme RoHS
Demandes deFDWS86380-F085
• Contrôle moteur automobile
• Gestion du groupe motopropulseur
• Pilotes de solénoïde et de moteur
• Direction électronique
• Démarreur/alternateur intégré
• Architectures d'alimentation distribuée et VRM
• Interrupteur principal pour les systèmes 12 V
Classifications environnementales et d'exportation deFDWS86380-F085
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
