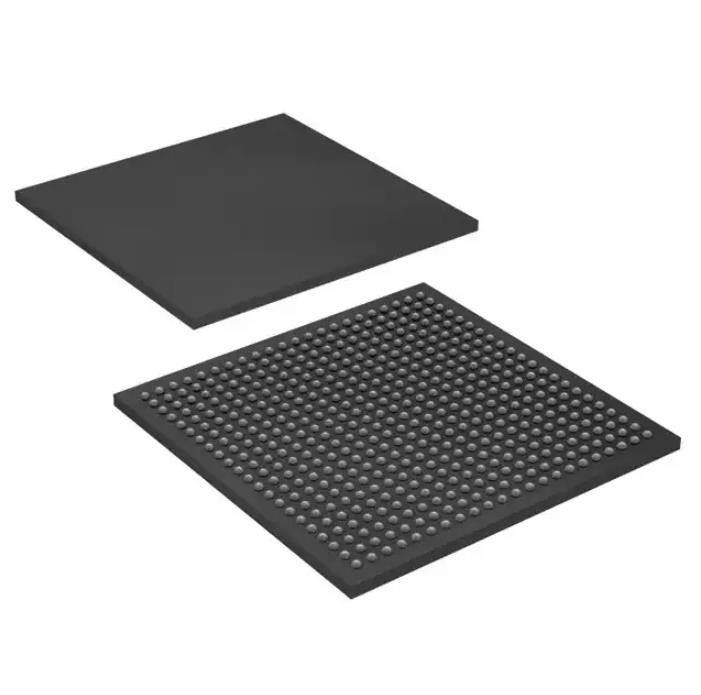

L'usage universel d'EP2C50F484C7N transmet par relais l'entrée-sortie 484fbga d'IC Fpga 294
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | EP2C50F484C7N |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Actif |
|---|---|---|---|
| Digi-clé programmable: | Non vérifié | Nombre de laboratoires/CLBs: | 3158 |
| Nombre d'éléments logiques/de cellules: | 50528 | RAM Bits total: | 594432 |
| Nombre d'entrée-sortie: | 294 | Tension - approvisionnement: | 1.15V | 1.25V |
Description de produit
L'usage universel d'EP2C50F484C7N transmet par relais l'entrée-sortie 484fbga d'IC Fpga 294
Réseau prédiffusé programmable de champ de Cyclone® II (FPGA) IC 294 594432 50528 484-BGA
Caractéristiques d'EP2C50F484C7N
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| FPGAs (réseau prédiffusé programmable de champ) | |
| Mfr | Intel |
| Série | Cyclone® II |
| Paquet | Plateau |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Nombre de laboratoires/CLBs | 3158 |
| Nombre d'éléments logiques/de cellules | 50528 |
| RAM Bits total | 594432 |
| Nombre d'entrée-sortie | 294 |
| Tension - approvisionnement | 1.15V | 1.25V |
| Montage du type | Bâti extérieur |
| Température de fonctionnement | 0°C | 85°C (TJ) |
| Paquet/cas | 484-BGA |
| Paquet de dispositif de fournisseur | 484-FBGA (23x23) |
| Nombre bas de produit | EP2C50 |
Caractéristiques d'EP2C50F484C7N
■Architecture à haute densité avec 4 608 à 68 416 LEs
●M4K a inclus des blocs de mémoire
●Jusqu'à 1,1 Mbits de RAM disponible sans réduire la logique disponible
●4 096 bits de mémoire par bloc (4 608 bits par bloc comprenant 512 bits de parité)
●Configurations gauches variables de ×1, de ×2, de ×4, de ×8, de ×9, de ×16, de ×18, de ×32, et de ×36
●Véritable (on lu et on écrivent, deux lit, ou deux écrit) opération à double accès pour les modes ×1, ×2, ×4, ×8, ×9, ×16, et ×18
●L'octet permet pour l'entrée de données masquant pendant écrit
●Jusqu'à l'opération 260-MHz
■Multiplicateurs inclus
●Jusqu'à 150 18 - les multiplicateurs mordus du × 18 sont chaque configurables en tant que deux indépendant 9 - multiplicateurs mordus du × 9 avec jusqu'à 250-MHzperformance
●Registres facultatifs d'entrée et sortie
■Appui avancé d'entrée-sortie
●Appui standard différentiel ultra-rapide d'entrée-sortie, y compris LVDS, RSDS, mini-LVDS, LVPECL, HSTL différentiel, et différentiel SSTL
●Appui standard assymétrique d'entrée-sortie, y compris 2.5-V et 1.8-V, classe de SSTL I et II, classe de 1.8-V et de 1.5-V HSTL I et II, PCI 3.3-V et PCI-X 1,0, 3,3-, 2,5-, 1,8-, et 1.5-V LVCMOS, et 3,3-, 2,5-, et 1.8-V LVTTL
●Conformité d'interconnexion d'intérêt particulier du groupe (PCI SIG) de PCI de bus local de spécifications composantes périphériques, de révision 3,0 pour l'opération 3.3-V à 33 ou 66 mégahertz pour 32 - ou interfaces 64-bit
●PCI Express avec du TI externe PHY et la fonction d'Altera PCI Express ×1 Megacore®
●compatibilité de spécifications de 133-MHz PCI-X 1,0
●L'appui externe ultra-rapide de mémoire, y compris la RDA, DDR2, et DTS SDRAM, et QDRII SRAM a soutenu par baisse dans des fonctions d'IP MegaCore d'Altera pour la facilité d'utilisation
●Trois registres consacrés par élément d'entrée-sortie (IOE) : un registre d'entrée, un registre de sortie, et un sortie-permettent le registre
●Caractéristique programmable d'autobus-prise
●Caractéristique programmable de force d'entraînement de sortie
●Retards programmables de la goupille à la rangée d'IOE ou de logique
●Banque d'entrée-sortie groupant arrangements pour banque unique de VCCIO et/ou de VREF
●Soutien standard d'entrée-sortie de MultiVolt™ de 1,5-, 1,8-, 2,5-, et 3,3 interfaces
●Appui chaud-socketing d'opération
●De trois états avec cabreur faible sur des goupilles d'entrée-sortie avant et pendant la configuration
●Sorties programmables d'ouvert-drain
●Série de sur-puce de soutien d'arrêt
VCCA et terre d'EP2C50F484C7N
■Utilisez les avions distincts de puissance de VCCA
■Employez une île divisée de VCCA dans l'avion de VCCINT
■Employez les traces épaisses de VCCA
Classifications environnementales et d'exportation d'EP2C50F484C7N
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | RoHS conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
