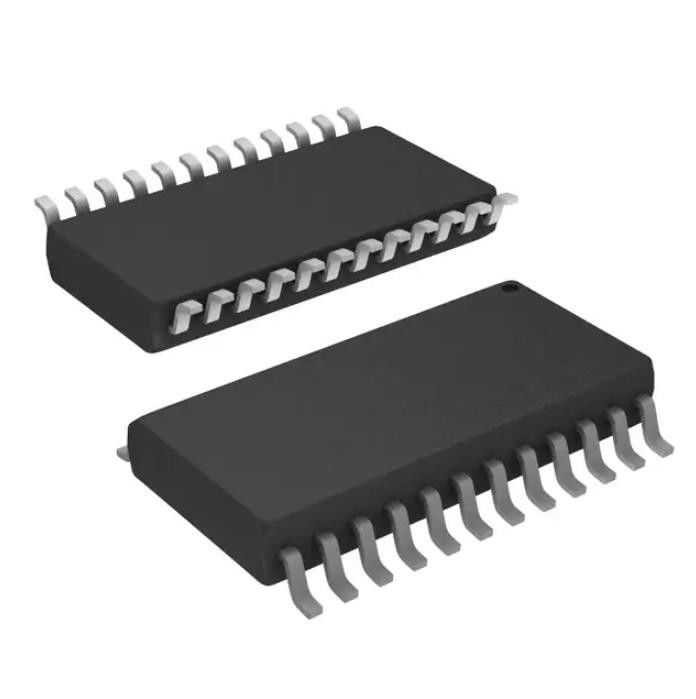

E-L9823013TR Relais à usage général Ic Pwr Driver N-Channel 1:8 24so
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | E-L9823013TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 8 | Rapport - entrée : Sortie: | 0,047222222 |
| Configuration de sortie: | Côté bas | Type de sortie: | N-canal |
| Interface: | SPI | Tension - charge: | 4.5V | 5.5V |
Description de produit
Interrupteur d'alimentation/pilote 1:8 N-Channel 500mA 24-SO
Spécifications deE-L9823013TR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Commutateurs de distribution d'alimentation, pilotes de charge | |
| Fabricant | STMicroelectronics |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Type de commutateur | Usage général |
| Nombre de sorties | 8 |
| Rapport - Entrée:Sortie | 0.047222222 |
| Configuration de sortie | Côté bas |
| Le type de sortie | Canal N |
| Interface | IPS |
| Tension - Charge | 4.5V ~ 5.5V |
| Tension - Alimentation (Vcc/Vdd) | - |
| Courant - Sortie (Max) | 500mA |
| Rds activé (typique) | 800mOhms |
| Type d'entrée | - |
| Caractéristiques | - |
| Protection contre les pannes | Limitation de courant (fixe), surchauffe |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | 24-SO |
| Paquet/caisse | 24-SOIC (0,295", largeur 7,50 mm) |
| Numéro de produit de base | E-L9823 |
Les caractéristiques deE-L9823013TR
• Capacité de courant de sortie jusqu'à 0,5 A
• Contrôle SPI en cascade pour les sorties
• Fonction de réinitialisation avec signal de réinitialisation ou sous-tension à VDD
• Blocage de tension de sortie intrinsèque programmable à typ.50 V pour commutation inductive
• Arrêt en cas de surintensité avec verrouillage pour chaque cycle d'écriture (SFPD = bas)
• Arrêt thermique indépendant des sorties (SOA Protection)
• Données d'état de sortie disponibles sur le SPI à l'aide du protocole d'E/S 8 bits jusqu'à 3,0 MHz
• Faible courant de veille avec réinitialisation = faible (typ. 35 μA @ VDD)
• Détection de charge ouverte (sorties désactivées)
• Alimentation logique VDD unique
• Haute immunité EMS et faible EME (pentes de sortie contrôlées)
• Fonctionnalité complète de l'appareil restant en cas de chute de tension négative sur les sorties (-1,5 V ou -3,0 A)
• Mode de sortie programmable pour la limite de courant soutenu ou l'arrêt
Demandes deE-L9823013TR
Classifications environnementales et d'exportation deE-L9823013TR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
