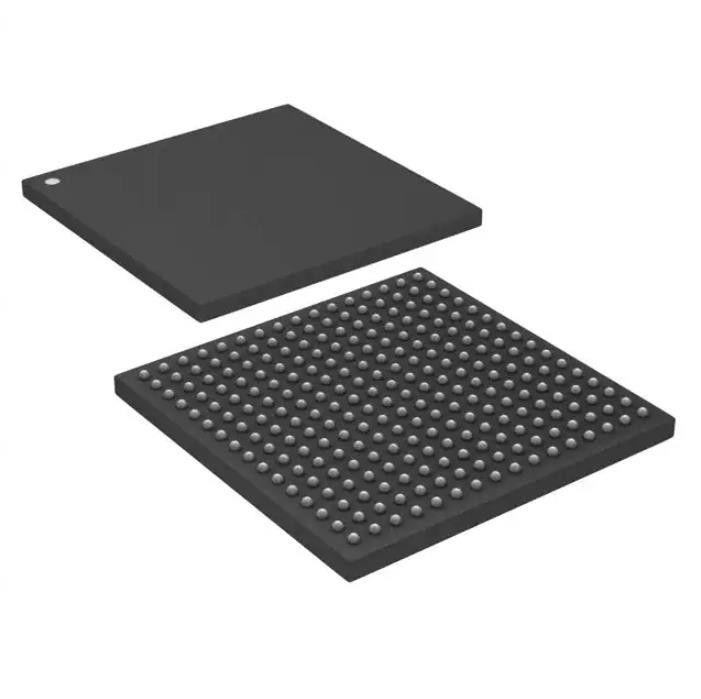

L'usage universel DS31408GN2 transmet par relais la synchronisation Csbga d'IC Sonet/CSAD
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DS31408GN2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Actif |
|---|---|---|---|
| Digi-clé programmable: | Non vérifié | PLL: | Oui |
| But principal: | Ethernet, SONET/SDH, strate, télécom | Entrée: | CMOS, TTL |
| Sortie: | CML, CMOS, LVDS, LVPECL, TTL | Nombre de circuits: | 1 |
Description de produit
Ethernet, SONET/SDH, strate, horloge de télécom/synthétiseur de fréquence, sortie 256-CSBGA (17x17) d'IC 750MHz 1 de multiplexeur
Caractéristiques de DS31408GN2
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Horloge/synchronisation | |
| Horloge spécifique à l'application/synchronisation | |
| Mfr | Technologie de puce |
| Série | - |
| Paquet | Plateau |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| PLL | Oui |
| But principal | Ethernet, SONET/SDH, strate, télécom |
| Entrée | CMOS, TTL |
| Sortie | CML, CMOS, LVDS, LVPECL, TTL |
| Nombre de circuits | 1 |
| Rapport - entrée : Sortie | 8h14 |
| Différentiel - entrée : Sortie | Oui/oui |
| Fréquence - maximum | 750MHz |
| Tension - approvisionnement | 1.8V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 256-LBGA, CSBGA |
| Paquet de dispositif de fournisseur | 256-CSBGA (17x17) |
| Nombre bas de produit | DS31408 |
Caractéristiques de DS31408GN2
• Huit horloges d'entrée
• Différentiel ou format de CMOS/TTL
• Toute fréquence de 2kHz à 750MHz
• Graduation partielle pour la graduation de 64B/66B et de FEC (par exemple, 64/66, 237/255, 238/255) ou toute autre condition de Downscaling
• Surveillance continue de qualité d'horloge d'entrée
• Deux DPLLs performant
• Commutation Hitless de référence sur la perte d'entrée
• Construction- automatique ou manuelle de phase
• Maintien sur la perte de toutes les entrées
• Largeur de bande programmable, 0.5mHz à 400Hz
• Sept synthétiseurs de fréquence de Digital
• Chacun peut asservir à l'un ou l'autre de DPLL
• Produisez n'importe quel multiple 2kHz jusqu'à 77.76MHz
• Trois sortie APLLs
• Fréquences de sortie à 750MHz
• Graduation partielle de haute résolution pour FEC et 64B/66B (par exemple, 255/237, 255/238, 66/64) ou toute autre condition de mesurage
• Moins que la frousse de sortie de 1ps RMS
• Produisez simultanément trois taux de Bas-frousse à partir de la même référence (par exemple, 622.08MHz pour SONET, 255/237*622.08MHz pour OTU2, et 156.25MHz for10GE)
• 14 horloges de sortie dans sept groupes
• Presque toute fréquence de < 1Hz="" to="" 750MHz="">
• Chaque groupe asservit à une horloge de DFS, à n'importe quelle horloge d'APLL, ou à n'importe quelle horloge d'entrée (divisée et mesurée)
• Chacun a un résultat différentiel (3 CML, 4 LVDS/LVPECL) et sépare CMOS/TTL a produit
• diviseur à 32 bits de fréquence par sortie
• IEEE 1588 caractéristiques d'horloge
• Orientable par le logiciel avec la résolution 2-8ns temporelle et le pouvoir séparateur de l'en fréquence 2-32ns
• 4ns a entré l'exactitude de placement de bord d'exactitude et de sortie d'horodateur
• Entrée-sortie programmable d'horloge et de Temps-alignement pour synchroniser chacun des 1588 dispositifs dans de grands systèmes
• Soutient OC 1588, puisque, et des architectures de comité technique
• Caractéristiques générales
• Linecard approprié IC ou feuille de présence IC pour la strate 2/3E/3/4E/4, SMC, SEC/EEC, ou SSU
• Accepte et produit presque n'importe quelle fréquence à partir de 1Hz jusqu'à 750MHz
• Compensation interne pour l'erreur de fréquence d'oscillateur local
• Interface de processeur de SPI™
• opération 1.8V avec l'entrée-sortie 3.3V (5V tolérants)
Applications de DS31408GN2
Classifications environnementales et d'exportation de DS31408GN2
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
