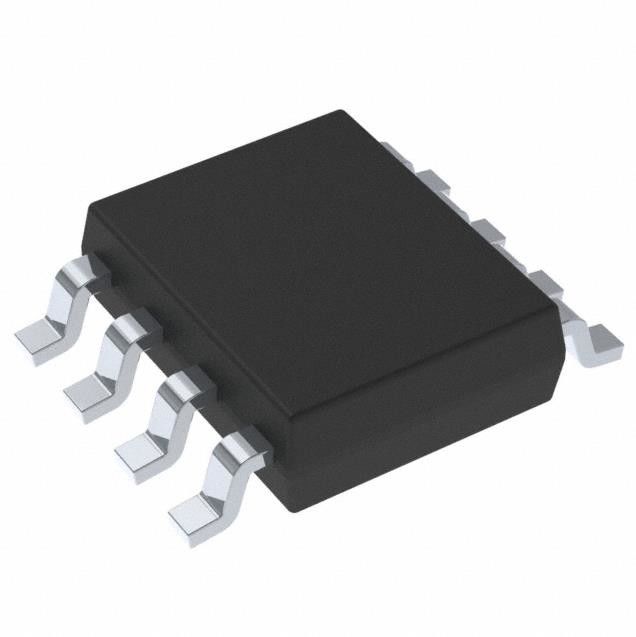

TPS54360DDAR Régulateur à découpage IC Positive Reg Bck Split Rail Adj 8sopwr
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS54360DDAR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Configuration de sortie: | Positif | Topologie: | Mâle, rail fendu |
|---|---|---|---|
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 4.5V | Tension - entrée (maximum): | 60V |
| Tension - sortie (minute/fixe): | 0.8V | Tension - sortie (maximum): | 58.8V |
| Surligner: | TPS54360DDAR Régulateur à découpage IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Description de produit
TPS54360DDAR Transistor Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Régulateur à découpage IC Positive Reg Bck Split Rail Adj 8sopwr
Buck, Split Rail Régulateur à découpage IC Positif Ajustable 0,8V 1 Sortie 3,5A 8-PowerSOIC (0,154", 3,90mm de largeur)
Spécifications du TPS54360DDAR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Eco-Mode™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Pas pour les nouveaux designs |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | Buck, rail fendu |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 4.5V |
| Tension - Entrée (Max) | 60V |
| Tension - Sortie (Min/Fixe) | 0.8V |
| Tension - Sortie (Max) | 58.8V |
| Courant - Sortie | 3.5A |
| Fréquence - Commutation | 100 kHz ~ 2,5 MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 8-PowerSOIC (0,154", 3,90 mm de largeur) |
| Ensemble d'appareils du fournisseur | Bloc d'alimentation 8-SO |
| Numéro de produit de base | TPS54360 |
Caractéristiquesde TPS54360DDAR
• 4,5 V à 60 V (65 V Abs Max)Plage d'entrée
• Courant continu de 3,5 A, 4,5 APic minimalLimite de courant d'inductance
• Contrôle du mode de courant DC/DCConvertisseur
• MOSFET côté haut de 92 mΩ
• Haute efficacité à charges légèresavec saut d'impulsionMode éco™
• Faible décrochage à charges légères avecCOFFRE intégréRecharger FET
• 146 μA de fonctionnement au reposActuel
• Courant d'arrêt de 2 μA
• Commutation fixe de 100 kHz à 2,5 MHz Fréquence
• Synchronise avec l'horloge externe
• Tension UVLO réglable etHystérèse
• Démarrage progressif interne
• Courant cycle par cycle précisLimite
• Thermique, surtension etRepli de fréquenceprotection
• 0,8 V 1 % de tension interneRéférence
• HSOIC à 8 bornes avec PowerPAD™Emballer
• -40 °C à 150 °C TJ FonctionnementGamme
• Créez un design personnalisé à l'aide duTPS54360 avecle concepteur de puissance WEBENCH®
Applications du TPS54360DDAR
• Systèmes d'alimentation industriels, automobiles et de communication 12 V, 24 V et 48 V
Classifications environnementales et d'exportation du TPS54360DDAR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
