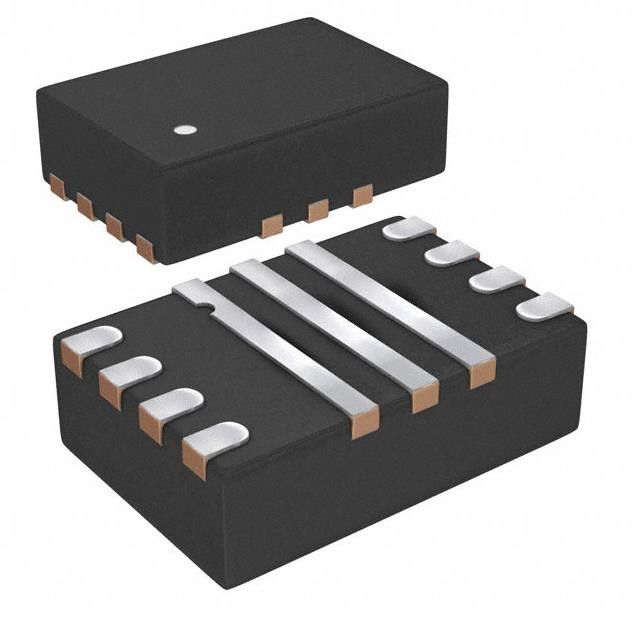

Sortie 4A 11-VFQFN de TPS62135RGXR Buck Switching Regulator IC 0.8V 1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS62135RGXR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Configuration de sortie: | Positif | Nombre de sorties: | 1 |
|---|---|---|---|
| Voltage - entrée (min): | 3V | Voltage - Entrée (max): | 17V |
| Voltage - sortie (min/fixe): | 0.8V | Voltage - sortie (maximum): | 12 v |
| Courant - sortie: | 4A | Fréquence - Changement de fréquence: | 2.5MHz |
| Surligner: | Buck Switching Regulator IC,Régulateur IC de TPS62135RGXR,Sortie de TPS62135RGXR 0.8V 1 |
||
Description de produit
TPS62135RGXR Régulateur de commutation à bec IC 0.8V 1 Sortie 4A 11-VFQFN
Le système de réglage de la fréquence de l'appareil doit être conforme à la norme ISO/IEC 1704:2008.
Les spécifications du TPS62135RGXR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 3V |
| Voltage - Entrée (max) | 17 V |
| Voltage - sortie (min/fixe) | 0.8V |
| Voltage - sortie (maximum) | 12 V |
| Courant - sortie | 4A |
| Fréquence - Changement de fréquence | 2.5 MHz |
| Réducteur synchrone | - Oui, oui. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | Le numéro de série de l'appareil |
| Paquet de dispositifs fournis par le fournisseur | Le nombre d'heures de travail est calculé en fonction de l'heure de travail. |
| Numéro du produit de base | TPS62135 |
Caractéristiquesde TPS62135RGXR
• Précision de la tension de sortie ± 1% (mode PWM)
• Plage de tension d'entrée: de 3 V à 17 V
• courant silencieux 18 μA type
• Voltage de sortie de 0,8 V à 12 V
• Démarrage en douceur réglable
• Opération PWM forcée ou PWM/PFM
• Fréquence de commutation typique de 2,5 MHz en PWM forcé
• Une entrée ENABLE précise permet
¢ Fermeture à basse tension définie par l'utilisateur
Séquence exacte
• Mode de fonctionnement à 100%
• AEETM automatique d'amélioration de l'efficacité
• Topologie DCS-ControlTM
• Disponible avec décharge de sortie active
• Protection contre les surtensions HICCUP facultative
• Énergie Bonne production
• Disponible dans un emballage VQFN de 3 mm x 2 mm
Applicationsde TPS62135RGXR
• Réservoirs de rails 12 V standard
• POL pour les exigences de veille connectées
• L'approvisionnement en POL par une batterie mono- ou multi-li-ion
• Consoles de jeu, disques SSD
• Les ordinateurs mobiles et intégrés
Classifications environnementales et d'exportationde TPS62135RGXR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
