RAA2270634GNP#MA0 conducteur IC Non-Inverting 48-QFN (7x7) de porte du Moitié-pont
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | RAA2270634GNP#MA0 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | RAA2270634GNP#MA0 | Type de la Manche: | triphasé |
|---|---|---|---|
| Nombre de conducteurs: | 3 | Tension - approvisionnement: | 4.5V ~ 60V |
| Temps de hausse/automne (type): | 40ns, 40ns | Température de fonctionnement: | -40°C | 125°C (VENTRES) |
| Paquet de dispositif de fournisseur: | 48-QFN (7x7) | Actuel - production maximale (source, évier): | 1A, 2A |
Description de produit

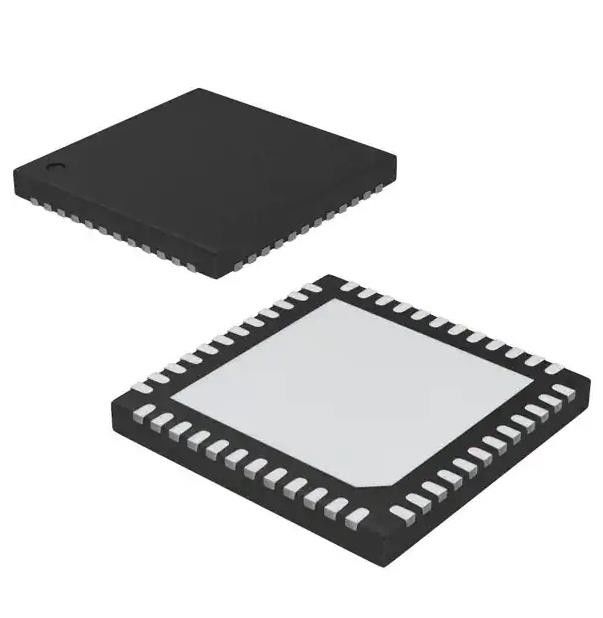

RAA2270634GNP#MA0 Circuit d'attaque de porte en demi-pont IC non inverseur 48-QFN (7x7)
DRIVER MOTEUR TRIPHASÉ 60V, 7X
Les caractéristiques deRAA2270634GNP#MA0
▪ Large plage VIN : 4,5 V à 60 V (65 V abs max)
▪ Plage de fréquences de commutation jusqu'à 200 kHz
▪ Entraînement triphasé pour application BLDC
• Courant source/puits de crête 1 A/2 A avec
puissance d'entraînement programmable
• Prend en charge 8 niveaux réglables de force d'entraînement
via l'interface matérielle et 16 réglables
niveaux de force d'entraînement via l'interface SPI
▪ Temps mort adaptatif et réglable
▪ Architecture d'alimentation entièrement intégrée
• Deux LDO VCC permettent un faible QI en mode veille
• Régulateur à découpage abaisseur-élévateur 500 mA
génère une tension d'entraînement (réglable de 5 V à 15 V)
• LDO de sortie réglable de 200 mA pour les alimentations MCU
▪ Paramétrage flexible
• Mode HI/LI triphasé et mode PWM triphasé
• Prend en charge la configuration en demi-pont et en pont complet
▪ Trois amplificateurs de détection de courant
• Quatre niveaux de réglage du gain de détection
• Prend en charge l'étalonnage du décalage CC lors de la mise sous tension
et à la volée
• Prend en charge à la fois la détection de shunt côté terre ou
détection MOSFET rDS(ON) côté bas
▪ Détection Back-EMF pour un fonctionnement sans capteur BLDC
Spécifications deRAA2270634GNP#MA0
|
TAPER
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (CI)
Gestion de l'alimentation (PMIC)
Pilotes de porte
|
|
Fabricant
|
Renesas Électronique Amérique Inc
|
|
Série
|
-
|
|
Produit
|
RAA2270634GNP#MA0
|
|
Configuration pilotée
|
Demi-pont
|
|
Type de canal
|
3 phases
|
|
Nombre de chauffeurs
|
3
|
|
Type de porte
|
MOSFET canal N
|
|
Tension - Alimentation
|
4.5V ~ 60V
|
|
Tension logique - VIL, VIH
|
-
|
|
Courant - sortie de crête (source, puits)
|
1A, 2A
|
|
Type d'entrée
|
Non-inverseur
|
|
Temps de montée/descente (Typ)
|
40ns, 40ns
|
|
Température de fonctionnement
|
-40°C ~ 125°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
48-WFQFN Coussin exposé
|
|
Ensemble d'appareils du fournisseur
|
48-QFN (7x7)
|
|
Numéro de produit de base
|
RAA2270634
|
Demandes deRAA2270634GNP#MA0
▪ Outils électriques, ventilateurs, pompes, vélos électriques
▪ Automatisation industrielle, robotique, drones
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
