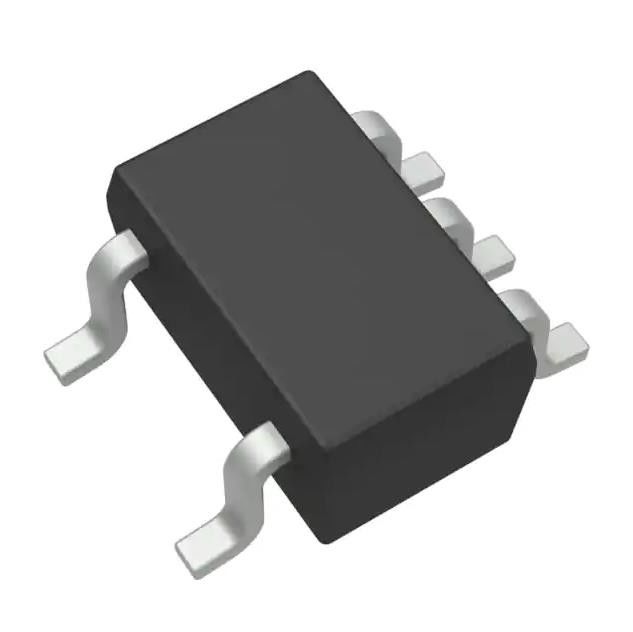

1P1G125QDCKRG4Q1 1 élément 1 bit par élément sortie 3 états SC-70-5
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | 1P1G125QDCKRG4Q1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | 1P1G125QDCKRG4Q1 | Type de sortie: | 3-état |
|---|---|---|---|
| Actuel - sortie haute, bas: | 24mA, 24mA | Tension - approvisionnement: | 1.65V ~ 5.5V |
| Température de fonctionnement: | -40°C | 125°C (VENTRES) | Nombre d'éléments: | 1 |
Description de produit
1P1G125QDCKRG4Q1 1 élément 1 bit par élément sortie 3 états SC-70-5
Tampon, non inverseur 1 élément 1 bit par élément Sortie 3 états SC-70-5
Les caractéristiques de1P1G125QDCKRG4Q1
• AEC-Q100 qualifié avec les résultats suivants :
– Niveau de température de l'appareil 1 : –40°C à +125°C
Plage de température ambiante de fonctionnement
– Modèle du corps humain (HBM) de l'appareil ESD
Classement Niveau 2
– Modèle d'appareil chargé de l'appareil (CDM) ESD
Niveau de classification C5
• Disponible dans le petit 1,45 mm2
paquet (DRY) avec un pas de 0,5 mm
• Prend en charge le fonctionnement VCC 5 V
• Les entrées tolérantes aux surtensions acceptent
tensions jusqu'à 5,5 V
• Fournit une traduction descendante vers VCC
• Tpd max de 3,7 ns à 3,3 V
• Faible consommation d'énergie, 10-μA Max ICC
• Commande de sortie ±24 mA à 3,3 V
• Ioff prend en charge l'insertion en direct, la mise hors tension partielle
mode et protection contre les retours en arrière
• Les performances de verrouillage dépassent 100 mA
Selon JSD 78, Classe II
Spécifications de1P1G125QDCKRG4Q1
|
Produit
|
1P1G125QDCKRG4Q1
|
|
Type de logique
|
Tampon, non inverseur
|
|
Nombre d'éléments
|
1
|
|
Nombre de bits par élément
|
1
|
|
Type d'entrée
|
-
|
|
Le type de sortie
|
3-état
|
|
Courant - Sortie haut, bas
|
24mA, 24mA
|
|
Tension - Alimentation
|
1.65V ~ 5.5V
|
|
Température de fonctionnement
|
-40°C ~ 125°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
5-TSSOP, SC-70-5, SOT-353
|
|
Ensemble d'appareils du fournisseur
|
SC-70-5
|
|
Numéro de produit de base
|
1P1G125
|
plage (−10 ̊
Classifications environnementales et d'exportation
wh avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Demandes de1P1G125QDCKRG4Q1
• Qualifié pour les applications automobiles
• Augmenter la force d'entraînement du signal numérique
• Rediriger jusqu'à 100 MHz de signaux d'onde carrée
• Activer ou désactiver un signal numérique avec un état désactivé à haute impédance
