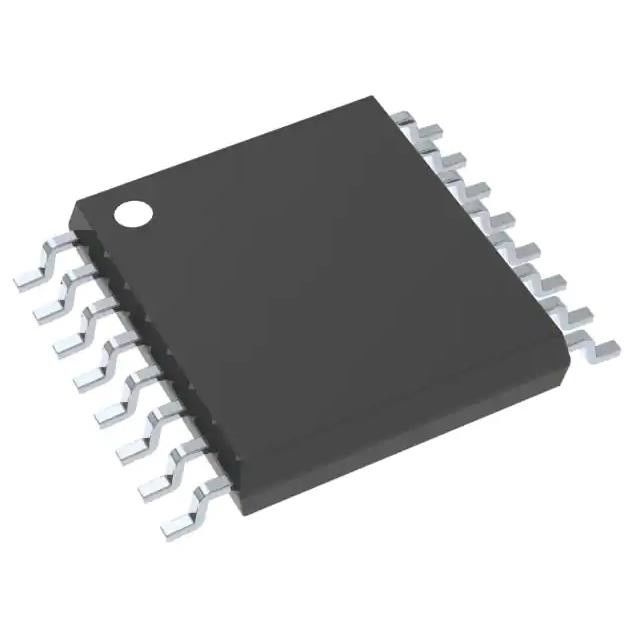

Récepteur LVDS de la puce 0/4 16TSSOP du circuit intégré SN65LVDS32PWRG4
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | SN65LVDS32PWRG4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | SN65LVDS32PWRG4 | Type: | Récepteur |
|---|---|---|---|
| Protocole: | LVDS | Nombre de conducteurs/de récepteurs: | 0/4 |
| Hystérésis de récepteur: | 50 mV | Débit: | 400Mbps |
| Tension - approvisionnement: | 3V | 3.6V | Température de fonctionnement: | -40°C | 85°C |
Description de produit
Récepteur LVDS de la puce 0/4 16TSSOP du circuit intégré SN65LVDS32PWRG4
0/4 Récepteur LVDS 16-TSSOP
les caractéristiques électriques de la signalisation différentielle basse tension (LVDS).LVDS est défini dans le
Norme TIA/EIA-644.Cette performance améliorée représente la deuxième génération de récepteur
produits pour cette norme, offrant une meilleure solution globale pour l'environnement câblé.Cette génération
de produits est une extension du portefeuille de produits global de TI et ne remplace pas nécessairement les anciens récepteurs LVDS.
Les caractéristiques deSN65LVDS32PWRG4
Satisfait ou dépasse les exigences de l'ANSI
Norme EIA/TIA-644 pour les débits de signalisation (1)
à 400 Mbit/s
• Fonctionne avec une seule alimentation 3,3 V
• Tension d'entrée en mode commun de –2 V à 4,4 V
Gamme
• Seuils d'entrée différentiels <50 mV avec
50 mV d'hystérésis sur toute la plage de tension d'entrée en mode commun
• Résistances de terminaison de ligne 110 Ω intégrées
Offert avec la série LVDT
• Délais de propagation 4 ns (typ)
• Active Fail Safe Assure une sortie de haut niveau
Sans entrée
• La protection ESD des broches de bus dépasse 15 kV HBM
• Les entrées restent à haute impédance sur l'alimentation
Bas
• Débit parallèle maximal recommandé de
200 M-Transfert/s
• Disponible en petit format avec
Pas de borne de 1,27 mm
• Compatible avec les broches AM26LS32, MC3486,
ou µA9637
Spécifications deSN65LVDS32PWRG4
|
Produit
|
SN65LVDS32PWR
|
|
Taper
|
Destinataire
|
| Emballer | Bande et bobine |
|
Protocole
|
LVDS
|
|
Nombre de chauffeurs/récepteurs
|
0/4
|
|
Hystérésis du récepteur
|
50 mV
|
|
Débit de données
|
400Mbps
|
|
Tension - Alimentation
|
3V ~ 3.6V
|
|
Température de fonctionnement
|
-40°C ~ 85°C
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
16-TSSOP (0,173 po, 4,40 mm de largeur)
|
|
Ensemble d'appareils du fournisseur
|
16-TSSOP
|
|
Numéro de produit de base
|
65LVDS32
|
plage (−10 ̊
Classifications environnementales et d'exportation
wh avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Demandes deSN65LVDS32PWRG4
• Infrastructure sans fil
• Infrastructure de télécommunications
• Imprimante
