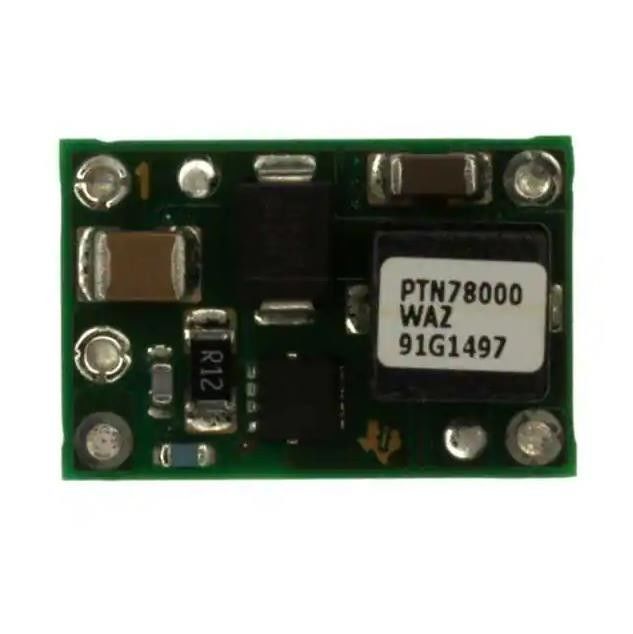

Circuit intégré Chip Converter 1 de PTN78000WAZ 2,5 | 12.6V 1.5A 7V - 36V
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | PTN78000WAZ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | PTN78000WAZ | Nombre de sorties: | 1 |
|---|---|---|---|
| Tension - entrée (minute): | 7V | Tension - entrée (maximum): | 36V |
| Tension - sortie: | 1 2,5 | 12.6V | Actuel - sortie (maximum): | 1.5A |
| Température de fonctionnement: | -40°C | 85°C | Efficacité: | 91% |
Description de produit
Circuit intégré Chip Converter 1 de PTN78000WAZ 2,5 | 12.6V 1.5A 7V - 36V
Le convertisseur non isolé 1 de C.C de C.C de PoL Module a produit 2,5 | 12.6V 1.5A 7V - entrée 36V
Caractéristiques de PTN78000WAZ
courant de sortie 1.5-A · Tension de Large-entrée
(7V à 36 V) (15V à 36 V)
La tension de Large-sortie s'ajustent (2.5V à V) 12,6 (11.85V à 22V)
Rendement élevé (jusqu'à 95%)
"Marche/Arrêt" empêchez
Lock-out de sousvoltage
Limite de courant de sortie
Arrêt de surchauffe
Température de fonctionnement : - 40°C à 85°C
Paquet extérieur de bâti disponible
Caractéristiques de PTN78000WAZ
|
Mfr
|
Texas Instruments
|
|
Série
|
PTN78000W
|
|
Produit
|
PTN78000WAZ
|
|
Type
|
PoL Module non isolé
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
7V
|
|
Tension - entrée (maximum)
|
36V
|
|
Tension - sortie 1
|
2,5 | 12.6V
|
|
Tension - sortie 2
|
-
|
|
Tension - sortie 3
|
-
|
|
Actuel - sortie (maximum)
|
1.5A
|
|
Applications
|
ITE (message publicitaire)
|
|
Caractéristiques
|
OCP, OTP, UVLO
|
|
Température de fonctionnement
|
-40°C | 85°C
|
|
Efficacité
|
91%
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
Module 5-SMD
|
|
Taille/dimension
|
0,75" L X 0,50" W X 0,36" H (19.1mm x 12.7mm x 9.1mm)
|
|
Nombre bas de produit
|
PTN78000
|
gamme (̊ −10
Classifications environnementales et d'exportation
avck- de wh
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | PORTÉE affectée |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
APPLICATIONS de PTN78000WAZ
Contrôles polyvalents et industriels,
Systèmes de la CAHT, essai et mesure, instrumentation médicale, véhicules d'adaptateurs d'AC/DC, marine, et avionique
