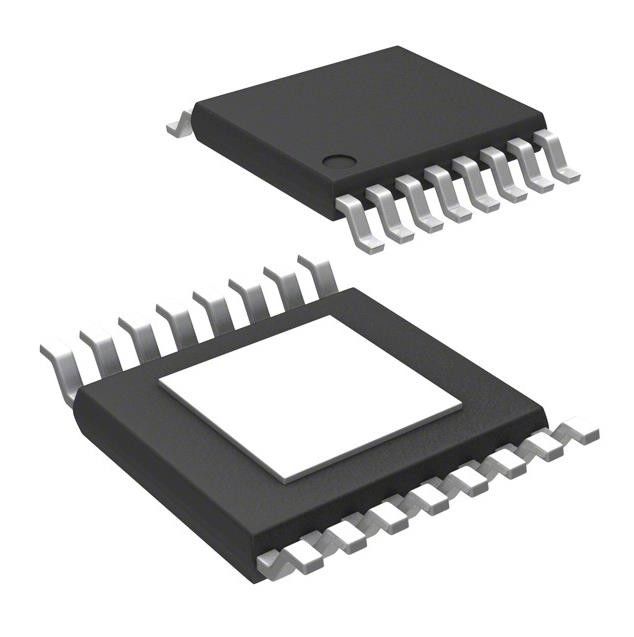

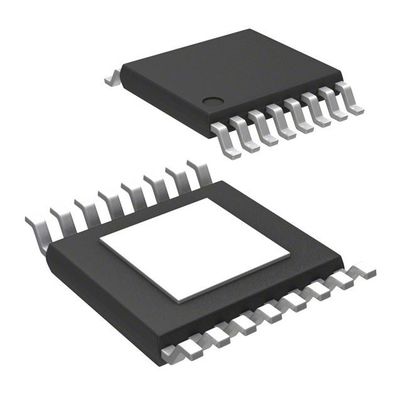

Sortie 1V 1 réglable de positif de LM46001PWPR Buck Switching Regulator IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM46001PWPR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - entrée (minute): | 3.5V | Tension - entrée (maximum): | 60V |
|---|---|---|---|
| Température de fonctionnement: | -40°C | 125°C | Fréquence - commutation: | 200kHz | 2.2MHz |
| Redresseur synchrone: | Oui | Paquet/cas: | 16-PowerTSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur: | 16-HTSSOP | Tension - sortie (maximum): | 28V |
| Surligner: | 1V Buck Switching Regulator IC,Régulateur de commutation de LM46001PWPR IC,1V 1 sortie LM46001PWPR |
||
Description de produit
Sortie 1V 1 réglable positive d'IC de régulateur de commutation de LM46001PWPR
Ajustement 1A 16HTSSOP d'IC REG BUCK
Caractéristiques de LM46001PWPR
1• courant 24-µA tranquille dans le règlement
• Rendement élevé à la charge légère (DCM et PFM)
• Normes d'IEM des rassemblements EN55022/CISPR 22
• Rectification synchrone intégrée
• Fréquence de changement réglable : 200 kilohertz à
2,2 mégahertz (500 kilohertz de défaut)
• Synchronisation de fréquence à l'horloge externe
• Compensation interne
• Écurie avec beaucoup de combinaisons d'en céramique,
Condensateurs de polymère, de tantale, et en aluminium
• Puissance-bon drapeau
• Engager doux dans la charge Pré-décentrée
• Début doux interne : Mme 4,1
• Temps extensible de Doux-commencement par le condensateur externe
• Capacité de cheminement de tension de sortie
• La précision permettent de programmer le système UVLO
• Protection de court-circuit de sortie avec le mode de hoquet
• Protection thermique de surchauffe d'arrêt
• Créez conçoivent en fonction du client utilisant le LM46001 avec
le concepteur de puissance de WEBENCH®
Attributs de produit de LM46001PWPR
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Régulateurs de tension - régulateurs de commutation de C.C de C.C
|
|
Mfr
|
T I
|
|
Série
|
SWITCHER® SIMPLE
|
|
Statut de produit
|
Actif
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
3.5V
|
|
Tension - entrée (maximum)
|
60V
|
|
Tension - sortie (minute/fixe)
|
1V
|
|
Tension - sortie (maximum)
|
28V
|
|
Actuel - sortie
|
1A
|
|
Fréquence - commutation
|
200kHz | 2.2MHz
|
|
Redresseur synchrone
|
Oui
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-PowerTSSOP (0,173", largeur de 4.40mm)
|
|
Paquet de dispositif de fournisseur
|
16-HTSSOP
|
|
Nombre bas de produit
|
LM46001
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Description de LM46001PWPR
Le régulateur LM46001 est un convertisseur dévolteur synchrone facile à utiliser de DC-DC capable de conduire jusqu'à 1 A de charge actuel par une tension d'entrée s'étendant de 3,5 V à 60 V. Le LM46001 fournit l'efficacité, l'exactitude de sortie, et la tension exceptionnelles d'abandon scolaire dans une taille très petite de solution. Un famille étendu est disponible dans 0.5-A et 2-A chargent des options actuelles en paquets compatibles de goupille-à-goupille. le contrôle de Peakcurrent-mode est utilisé pour réaliser la compensation simple de boucle d'avertissement et la limitation actuelle de cycle-par-cycle. Options telles que la fréquence de changement programmable, la synchronisation, le puissance-bon drapeau, la précision permettre, le début doux interne, le début doux extensible, et le cheminement pour fournir une plate-forme flexible et facile à utiliser pour un large éventail d'applications. La conduction discontinue et la réduction automatique de fréquence aux charges légères améliorent l'efficacité de lumière-charge. La famille a besoin de peu de composants externes et la disposition de goupille permet la disposition simple et optima de carte PCB.
Les caractéristiques de protection incluent l'arrêt thermique, VCC lock-out de sousvoltage, limite actuelle de cycle-par-cycle, et protection de court-circuit de sortie. Le dispositif LM46001 est disponible dans 16 le paquet de l'avance HTSSOP (PWP, 6,6 millimètres de × 5,1 millimètres de × 1,2 millimètres) avec le lancement d'avance de 0,65 millimètres. Le dispositif est goupille-à-goupille compatible avec LM46000, LM46002, LM43603, LM43602, LM43601, et LM43600
