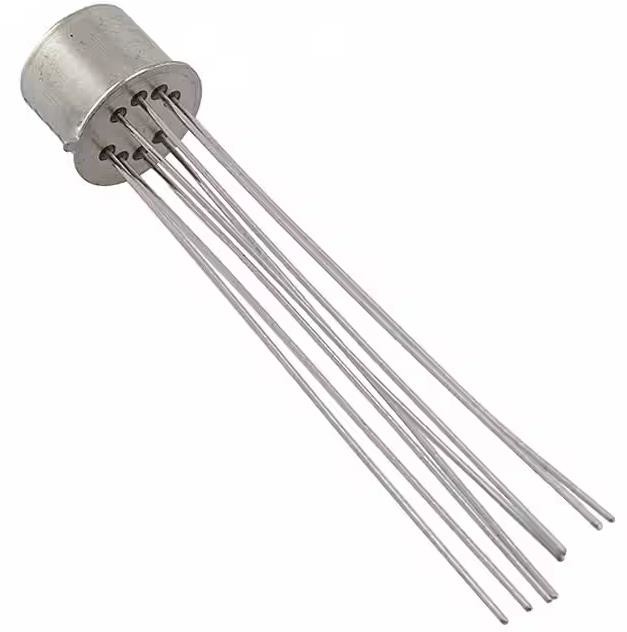

Relais d'usage universel de JMAW-26XL DPDT (2 forme C) par le trou
GEN PURPOS DPDT 1A 26.5VDC de RELAIS
Type de produit caractéristiques de JMAW-26XL
| Type de clôture hermétiquement scellé |
| Type militaires/de relais haute performance aérospatiale |
| Lovez le verrouillage sans |
| Type de produit relais |
| Conducteur Without de transistor MOSFET |
Caractéristiques électriques de JMAW-26XL
Le système magnétique de bobine Non-a polarisé, monostable
Vibration 30G's, 10 – 3000Hz
Système de déclenchement C.C
Choquez 75G's, 6ms
Milliwatts de mesure de puissance de bobine
Le relais de la grille TO-5/.100 a entré la tension 26,5 volts continu
Diode de suppression de bobine sans
Lovez la tension 26,5 volts continu
Résistance de bobine de relais de la grille TO-5/.100 1560 Ω
Puissance nominale de bobine de relais de la grille TO-5/.100 (C.C) 450 mW
Diode de protection de polarité de bobine sans
Tension de changement de contact de relais de la grille TO-5/.100 28 (maximum)
Entrez en contact avec les caractéristiques de JMAW-26XL
Classe actuelle de contact de bas niveau – 1 A
Forme C, DPDT, 2 C/O de la disposition de contact de relais de la grille TO-5/.100 2
Estimation actuelle 1 A de contact de relais de la grille TO-5/.100
Caractéristiques d'arrêt de JMAW-26XL
Le type d'arrêt mène longtemps
Caractéristiques de JMAW-26XL
| TYPE |
DESCRIPTION |
| Catégorie |
Relais |
| Relais de signal, jusqu'à 2 ampères |
| Mfr |
TE Connectivity Aerospace, la défense et marine |
| Série |
Militaire, MIL-R-39016/9, mA, CII |
| Paquet |
Le volume |
| Statut de produit |
Actif |
| Montage du type |
Par le trou |
| Tension de bobine |
26.5VDC |
| Forme de contact |
DPDT (2 forme C) |
| Estimation de contact (courant) |
1 A |
| Tension de changement |
115VAC, 28VDC - maximum |
| Type de bobine |
Non se verrouillant |
| Caractéristiques |
- |
| Style d'arrêt |
Pin de PC |
| Estimation de joint |
Scellé - hermétiquement |
| Isolation de bobine |
- |
| Doit actionner la tension |
14,2 VOLTS CONTINU |
| Doit libérer la tension |
1,37 VOLTS CONTINU |
| Actionnez le temps |
Mme 2 |
| Temps de libération |
Mme 1,5 |
| Température de fonctionnement |
-65°C | 125°C |
| Matériel de contact |
Palladium argenté (AgPd), or (Au) |
| Type de relais |
Usage universel |
| Résistance de bobine |
1560 ohms |
| Nombre bas de produit |
JMAW-26 |
