LP5912Q3.0DRVTQ1 Régulateur de tension linéaire IC positif fixe 1 Sortie 500mA
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le numéro de série est le numéro de série de l'appareil |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de régulateurs: | 1 | Voltage - Entrée (max): | 6.5V |
|---|---|---|---|
| Voltage - sortie (min/fixe): | 3V | Désactivation de l'appareil: | 0.25V @ 500mA |
| Courant - sortie: | 500 mA | Courant - Quiescence (QI): | µA 55 |
| Courant - alimentation (maximum): | µA 600 | RSEP: | 80dB | 40dB (100Hz | 100kHz) |
Description de produit
LP5912Q3.0DRVTQ1 Régulateur de tension linéaire IC positif fixe 1 Sortie 500mA
Les spécifications de Le numéro de série est le numéro de série de l'appareil
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - linéaires | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Configuration de sortie | Positif |
| Type de sortie | Fixé |
| Nombre de régulateurs | 1 |
| Voltage - Entrée (max) | 6.5V |
| Voltage - sortie (min/fixe) | 3V |
| Voltage - sortie (maximum) | - |
| Désactivation de l'appareil | 0.25V @ 500mA |
| Courant - sortie | 500 mA |
| Courant - Quiescence (QI) | 55 μA |
| Courant - alimentation (maximum) | 600 μA |
| RSEP | Pour les appareils de surveillance des fréquences, les données doivent être fournies à l'aide d'un système de mesure de la fréquence. |
| Caractéristiques de contrôle | Activer, faire fonctionner, démarrer doucement |
| Caractéristiques de protection | Température élevée, polarité inverse, court-circuit |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |

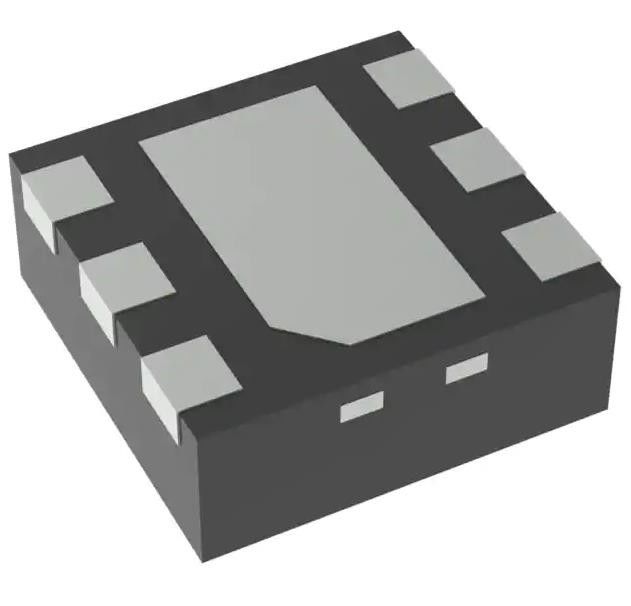

| Emballage / boîtier | 6-WDFN Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | 6-WSON (2x2) |
| Numéro du produit de base | Le groupe LP5912 |
Caractéristiques du LP5912Q3.0DRVTQ1
• Qualifié pour les applications automobiles
• AEC Q100-qualifié avec les résultats suivants
¢ Grade de température de l'appareil 1: ¢40°C à +125°C Plage de température ambiante de fonctionnement
️ Niveau 2 de classification des appareils HBM
Le niveau de classification C6 du MDP des dispositifs
• Plage de tension d'entrée: de 1,6 V à 6,5 V
• Plage de tension de sortie: 0,8 V à 5,5 V
• Courant de sortie jusqu'à 500 mA
• Bruit à basse tension de sortie: 12 μVRMS typique
• PSRR à 1 kHz: 75 dB typique
• Tolérance à la tension de sortie (VOUT ≥ 3,3 V): ± 2%
• Faible QI (activé, pas de charge): 30 μA typique
• Faible dégagement (VOUT ≥ 3,3 V): 95 mV typique à une charge de 500 mA
• Stable avec des condensateurs d'entrée et de sortie en céramique de 1 μF
• Protection contre les surcharges thermiques et les courts-circuits
• Protection contre le courant inverse
• Pas besoin de condensateur de contournement du bruit
• Sortie Décharge automatique pour un virage rapide
• Puissance de sortie élevée avec un retard typique de 140 μs
• Démarrage en douceur interne pour limiter le courant d'entrée
• Plage de température de la jonction de fonctionnement de ¥40°C à +125°C
Applications du LP5912Q3.0DRVTQ1
• Informations et divertissements dans le secteur automobile
• Systèmes télématiques
• Caméras et radars ADAS
• Systèmes de navigation
