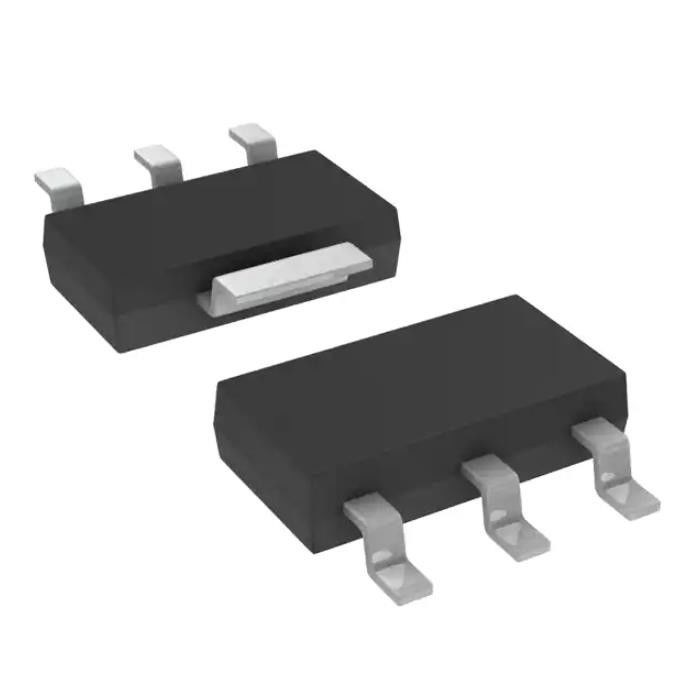

circuits intégrés linéaires LD1117AS33TR IC Reg Linear de 3.3V 1A SOT223
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LD1117AS33TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Configuration de sortie: | Positif |
|---|---|---|---|
| Type de sortie: | Fixe | Nombre de régulateurs: | 1 |
| Tension - entrée (maximum): | 15V | Tension - sortie (minute/fixe): | 3.3V |
| Abandon scolaire de tension (maximum): | 1.3V @ 1A | Actuel - sortie: | 1A |
| Surligner: | Circuits intégrés SOT223 linéaires,circuits intégrés linéaires de 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Description de produit
L'usage universel de LD1117AS33TR transmet par relais IC Reg Linear 3.3v 1a Sot223
Le positif linéaire d'IC de régulateur de tension a fixé 1 sortie 1A SOT-223
Caractéristiques de LD1117AS33TR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - linéaires | |
| Mfr | STMicroelectronics |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Configuration de sortie | Positif |
| Type de sortie | Fixe |
| Nombre de régulateurs | 1 |
| Tension - entrée (maximum) | 15V |
| Tension - sortie (minute/fixe) | 3.3V |
| Tension - sortie (maximum) | - |
| Abandon scolaire de tension (maximum) | 1.3V @ 1A |
| Actuel - sortie | 1A |
| Actuel - tranquille (Q.I.) | 10 mA |
| PSRR | 75dB (120Hz) |
| Caractéristiques de contrôle | - |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température |
| Température de fonctionnement | 0°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | TO-261-4, TO-261AA |
| Paquet de dispositif de fournisseur | SOT-223 |
| Nombre bas de produit | LD1117 |
Caractéristiques de LD1117AS33TR
• Basse tension d'abandon scolaire :
– Type de 1,15 V. @ IOUT = 1 A, °C 25
• Courant tranquille très bas :
– type de 5 mA. @ °C 25
• Courant de sortie jusqu'à 1 A
• Tension fixe de sortie de :
– 1,2 V, 1,8 V, 3,3 V
• Disponibilité réglable de version (VREF = V) 1,25
• Limite actuelle et thermique interne
• ΜF seulement 10 pour la stabilité
application de LD1117AS33TR
Le LD1117A réglable a une tension 1,25 stabilisée thermique de référence du ± 0,012 V entre les goupilles de SORTIE et d'ajustement. IADJ est type de 60 µA. (maximum de 120 µA) et ΔIADJ est 1 type de µA. (maximum de 5 µA). R1 est normalement fixe à 120 Ω. Du schéma 6 ce qui suit est obtenu : VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 X IADJ. Dans des applications normales la valeur R2 est de l'ordre des quelques kΩ, ainsi le produit de R2 X IADJ ne peut pas être considéré dans le calcul de VOUT ; l'expression ci-dessus devient alors : VOUT = VREF (1 + R2/R1). Afin d'avoir un meilleur règlement de charge il est important de réaliser une bonne connexion de Kelvin des résistances R1 et R2. En particulier, la connexion R1 doit être très proche réalisé des goupilles de SORTIE et d'ajustement, alors que la prise de terre au sol R2 doit être placée aussi près aussi de possible à la goupille négative de charge. Le rejet d'ondulation peut être amélioré en présentant un condensateur électrolytique de 10 µF placé en parallèle à la résistance R2 (voir le schéma 8).
Classifications environnementales et d'exportation de LD1117AS33TR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
