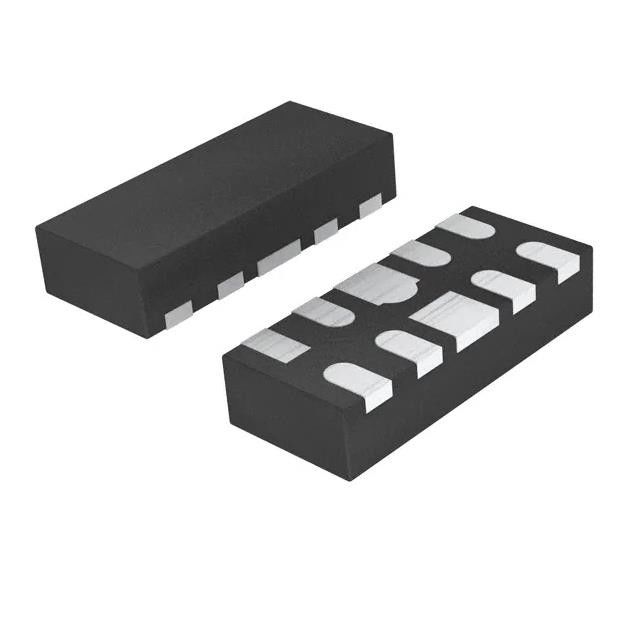

DIODE 3.6VWM 8.8VC 10USON 5A 17W de TPD4E02B04DQAR TV
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPD4E02B04DQAR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type: | Zéner | Canaux bidirectionnels: | 4 |
|---|---|---|---|
| Tension - Entretoise inverse (Typ): | 3.6V (maximum) | Tension - Panne (Min): | 5.5V |
| Tension - fixage (maximum) @ de la PIP: | 8.8V (type) | Courant - Impulsion de crête (10/1000µs): | 5A (8/20µs) |
| Puissance - Impulsion de crête: | 17W | Fréquence de capacité @: | 0.27pF @ 1MHz |
| Mettre en évidence: | TPD4E02B04DQAR,DIODE de 5A TV,DIODE de 17W TV |
||
Description de produit
DIODE 3.6VWM 8.8VC 10USON 5A (8/20µs) PIP de TPD4E02B04DQAR TV
bâti extérieur 10-USON (2.5x1) de diode de la bride 8.8V (type) 5A (8/20µs) PIP TV
Caractéristiques de TPD4E02B04DQAR
| TYPE | DESCRIPTION |
| Catégorie | Protection de circuit |
| Dispositifs antiparasites passagers de tension (TV) | |
| Diodes de TV | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Type | Zener |
| Canaux bidirectionnels | 4 |
| Tension - impasse inverse (type) | 3.6V (maximum) |
| Tension - panne (minute) | 5.5V |
| Tension - fixage (maximum) @ de la PIP | 8.8V (type) |
| Actuel - impulsion maximale (10/1000µs) | 5A (8/20µs) |
| Puissance - impulsion maximale | 17W |
| Protection de ligne électrique | Non |
| Applications | HDMI |
| Fréquence de capacité @ | 0.27pF @ 1MHz |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 10-UFDFN |
| Paquet de dispositif de fournisseur | 10-USON (2.5x1) |
| Nombre bas de produit | TPD4E02B04 |
Caractéristiques de TPD4E02B04DQAR
• Protection d'ESD du niveau 4 du CEI 61000-4-2
– décharge de contact de ±12-kV
– décharge d'entrefer de ±15-kV
• Protection du CEI 61000-4-4 EFT
– 80 A (5/50 NS)
• Protection de montée subite du CEI 61000-4-5
– 2 A (8/20 de µs)
• Capacité d'E/S :
– 0,25 PF (de typique)
– 0,33 PF (maximum)
• Tension claque de C.C : 5,5 V (minimum)
• Courant très réduit de fuite : Na 10 (maximum)
• Bas ESD maintenant la tension : 8,8 V à 5-A TLP
• Soutient les interfaces à grande vitesse jusqu'à 10 GBP
• Température ambiante industrielle : – 40°C à +125°C
• Facile traversez conduire le paquet
Applications de TPD4E02B04DQAR
• Équipement d'extrémité
– Ordinateurs portables et bureaux
– Boîtiers décodeur
– TV et moniteurs
– Mobile et Tablettes
– DVR et NVR
• Interfaces
– Type-c d'USB
– GEN 2 d'USB 3,1
– HDMI 2.0/1.4
– USB 3,0
– DisplayPort 1,3
– PCI Express 3,0
Classifications environnementales et d'exportation de TPD4E02B04DQAR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
