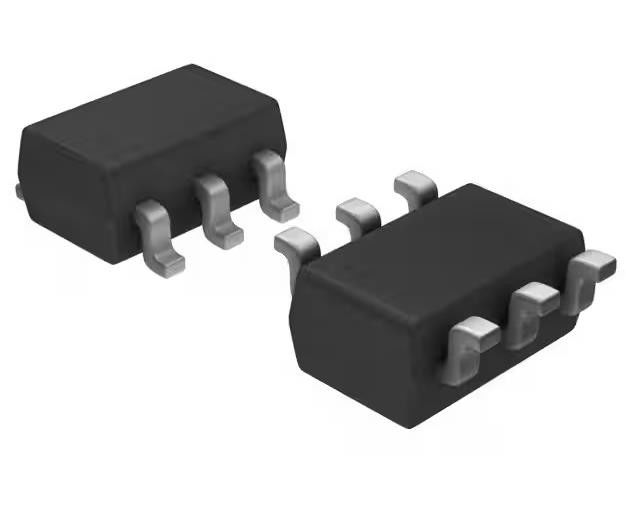

TPS22917DBVR Commutateur/conducteur 1:1 P-Channel 2A SOT-23-6 1V ~ 5,5V
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS22917DBVR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Ratio - Entrée:sortie: | 0,042361111 |
|---|---|---|---|
| Configuration de sortie: | Côté élevé | Voltage - charge: | 0V | 5.5V |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd): | 1V ~ 5.5V | Actuel - sortie (maximum): | 2A |
| Le RDS sur (type): | 80mOhms | Température de fonctionnement: | -40°C à 125°C |
| Surligner: | 1V 5,5V Commutateur/conducteur,TPS22917DBVR Commutateur/conducteur de puissance |
||
Description de produit
TPS22917DBVR Commutateur/conducteur 1:1 P-Channel 2A SOT-23-6 1V ~ 5,5V
Les spécifications de TPS22917DBVR est une
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Commutateurs de distribution d'électricité, conducteurs de charge | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de commutateur | Objectif général |
| Nombre de sorties | 1 |
| Ratio - Entrée:sortie | 0.042361111 |
| Configuration de sortie | Le côté supérieur |
| Type de sortie | P-canal |
| Interface | En marche/arrêt |
| Voltage - charge | 0V à 5,5V |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 1V à 5,5V |
| Courant - sortie (maximum) | 2A |
| Rds On (type) | 80 mOhm |
| Type d'entrée | Ne pas inverser |
| Caractéristiques | Décharge de charge, régulation de la vitesse de virage |
| Protection contre les défauts | Courant inverse |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | Le numéro de référence est: |
| Emballage / boîtier | Le numéro de référence est: |
| Numéro du produit de base | TPS22917 |
Caractéristiques duTPS22917DBVR est une
• Plage de tension de fonctionnement d'entrée (VIN): de 1 V à 5,5 V
• courant continu maximal (IMAX): 2 A
• Résistance à l'allumage (RON):
5 VIN = 80 mΩ (typique)
¥ 1,8 VIN = 120 mΩ (typique)
1 VIN = 220 mΩ (typique)
• Consommation d'énergie extrêmement faible:
L'état ON (IQ) est de 0,5 μA (typique)
L'état d'arrêt (ISD): 10 nA (typique)
• Récupération intelligente de la broche activée:
Le taux d'infection est de 10 nA (maximum).
On ≤ VIL (RPD): 750 kΩ (typique)
• Limites réglables du courant d'entrée (tonnes):
¢ 5 V TON = 100 μs à 72 mV/μs (CT = ouvert)
5 V TON = 4000 μs à 2,3 mV/μs (CT = 1000 pF)
• Temps de décharge et de chute réglable:
La résistance QOD est facultative ≥ 150 Ω (interne).
• Blocage du courant inverse (RCB) toujours allumé:
¢ courant d'activation (IRCB): ¢ 500 mA (typique)
Le débit d'air doit être supérieur ou égal à:
L'application deTPS22917DBVR est une
• Systèmes industriels
• Boîte de rangement
• Glucomètres
• Point de vente électronique
