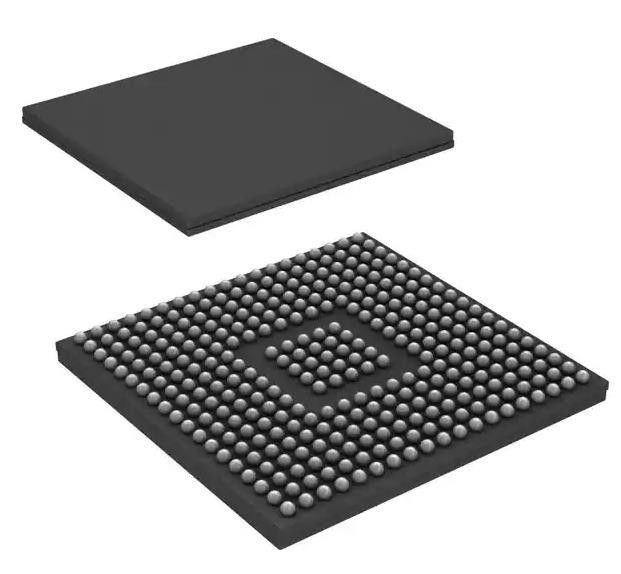

TMS320F28377DZWTQ C28x Microcontrôleur de sécurité fonctionnelle automobile IC 32 bits
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320F28377DZWTQ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Processeur de base: | C28x | Taille du noyau: | Dual Core à 32 bits |
|---|---|---|---|
| Vitesse: | 200 MHz | Connectivité: | CANbus, EBI/EMI, ² C, McBSP, SCI, SPI d'I, vers le haut de, UART/USART, USB |
| Nombre d'entrées/sorties: | 169 | Taille de mémoire du programme: | 1MB (512K X 16) |
| Taille de la RAM: | 102K X 16 | Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd): | 1.14V | 3.47V |
| Surligner: | microcontrôleur à 32 bits IC,Microcontrôleur IC de sécurité fonctionnelle automobile,TMS320F28377DZWTQ |
||
Description de produit
TMS320F28377DZWTQ C28x Microcontrôleur de sécurité fonctionnelle automobile IC 32 bits
Les spécifications de Le TMS320F28377DZWTQ
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Les instruments du Texas |
| Série | L'équipement doit être équipé d'un système de contrôle de la sécurité. |
| Le paquet | Plateau |
| Processeur de base | C28x |
| Taille du noyau | Dual-Core à 32 bits |
| Vitesse | 200 MHz |
| Connectivité | L'utilisation de l'équipement de traitement des données est autorisée pour les utilisateurs de l'appareil. |
| Appareils périphériques | DMA, POR, PWM, WDT |
| Nombre d'entrées/sorties | 169 |
| Taille de mémoire du programme | 1 MB (512K x 16) |
| Type de mémoire de programme | Flash |
| Taille de la EEPROM | - |
| Taille de la RAM | 102K x 16 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 1.14V à 3.47V |
| Convertisseurs de données | A/D 24x12b, 12x16b; D/A 3x12b Les données sont fournies par les autorités compétentes. |
| Type d'oscillateur | Le secteur privé |
| Température de fonctionnement | -40 °C à 125 °C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 337-LFBGA |
| Paquet de dispositifs fournis par le fournisseur | 337-NFBGA (16x16) |
| Numéro du produit de base | TMS320 |
Caractéristiques duLe TMS320F28377DZWTQ
• Architecture à double noyau
Deux processeurs 32 bits TMS320C28x
️ 200 MHz
Unité à virgule flottante de précision unique (FPU)
Unité de mathématiques trigonométriques (TMU)
L'unité de mathématiques complexe (VCU-II)
• Deux accélérateurs de loi de contrôle programmables
️ 200 MHz
¢ IEEE 754 instructions en virgule flottante de précision unique
Exécute le code indépendamment du processeur principal
• Mémoire sur puce
512KB (256KW) ou 1MB (512KW) de flash (protégé par ECC)
- 172KB (86KW) ou 204KB (102KW) de RAM (protégé par ECC ou parité)
La sécurité dans les deux zones pour soutenir le développement de tiers
Numéro d'identification unique
• Contrôle de l'horloge et du système
Deux oscillateurs internes à 10 MHz
¢ Oscillateur en cristal sur puce
Module de chronométrage de chien de garde
- Circuit de détection d'horloge manquant
• Noyau de 1,2 V, conception d'entrée/sortie de 3,3 V
• périphériques du système
Deux interfaces de mémoire externe (EMIF) avec support ASRAM et SDRAM
¢ contrôleur à double accès direct à la mémoire (DMA) à 6 canaux
- jusqu'à 169 broches d'entrée/sortie (GPIO) multiflexes à usage général programmables individuellement avec filtrage des entrées
contrôleur périphérique d'interruption étendu (ePIE)
¢ Support du mode à faible consommation multiple (LPM) avec réveil externe
• périphériques de communication
¢ USB 2.0 (MAC + PHY)
¢ Prise en charge de l'interface de port parallèle universel (UPP) compatible à 3,3 V à 12 broches
Deux modules de réseau de zone de contrôle (CAN) (pouvant être démarrés à la broche)
Trois ports SPI à haute vitesse (jusqu'à 50 MHz)
¢ Deux ports série tamponnés multicanaux (McBSP)
¢ Quatre interfaces de communication en série (SCI/UART) (pouvant être démarrées à la broche)
2 interfaces I2C (pouvant être démarrées à la broche)
Le TMS320F28377DZWTQ est appliqué.
• Radar à portée moyenne/courte
• Contrôle du moteur de l'onduleur
• Contrôle des grands moteurs commerciaux
• Équipement de tri automatisé
• Contrôle CNC
• Station de recharge à courant alternatif (piles)
• Station de charge en courant continu (piles)
• Module d'alimentation des bornes de recharge des véhicules électriques
• Système de conversion de puissance de stockage d'énergie (PCS)
• Invertisseur central
• Optimisateur d'énergie solaire
• Invertisseur à cordes
• Invertisseur et commande du moteur
• Chargeur intégré (OBC) et sans fil
• Contrôleur de segment linéaire du moteur
• Module de commande à entraînement servo
• Le moteur BLDC à entrée CA
• Le moteur BLDC à entrée CC
• AC-DC industriel
• UPS à trois phases
