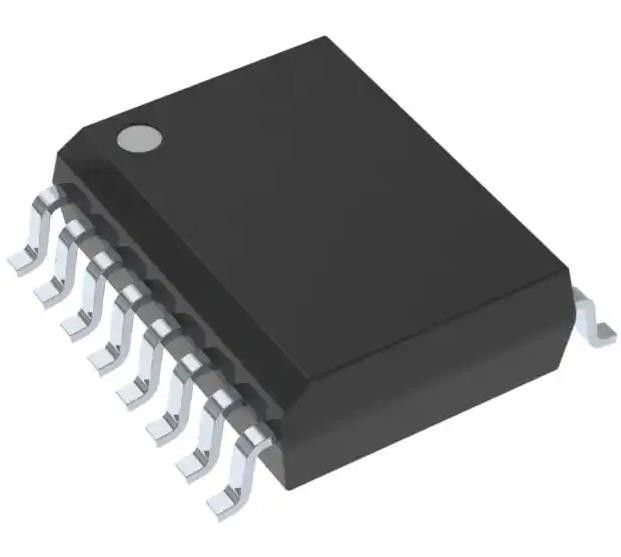

ISO7340CQDWRQ1 Isolateur numérique à usage général 3000Vrms 4 canaux 25Mbps 25kV/μs
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7340CQDWRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 4 | Entrées - côté 1/Side 2: | 4/0 |
|---|---|---|---|
| Type de canal: | Unidirectionnel | Tension - isolement: | 3000Vrms |
| Immunité passagère de mode commun (minute): | 25kV/µs | Taux de données: | 25Mbps |
| TpLH/tpHL de retard de propagation (maximum): | 58ns, 58ns | Déformation de durée d'impulsion (maximum): | 4NS |
| Surligner: | Isolateur numérique à usage général de 4 canaux,ISO7340CQDWRQ1,Isolateur numérique à usage général de 3000 Vrms |
||
Description de produit
ISO7340CQDWRQ1 Isolateur numérique à usage général 3000Vrms 4 canaux 25Mbps 25kV/μs
Les spécifications de Pour les appareils de surveillance des risques, voir ISO 7340CQDWRQ1
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement par capacité |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 4 |
| Les entrées - Page 1/Page 2 | Le déclin de l'économie |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 3 000 Vrms |
| Immunité transitoire en mode commun (min) | 25 kV/μs |
| Taux de données | 25 Mbps |
| Délai de propagation tpLH / tpHL (max) | 58 ans, 58 ans |
| Distorsion de la largeur d'impulsion (max) | 4 ans |
| Temps de montée / chute (type) | 2.1ns, 1.7ns |
| Voltage - alimentation | 3V à 5,5V |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-SOIC (0,295", largeur de 7,50 mm) |
| Paquet de dispositifs fournis par le fournisseur | 16-SOIC |
| Numéro du produit de base | Pour les appareils électroniques |
Caractéristiques duPour les appareils de surveillance des risques, voir ISO 7340CQDWRQ1
• Qualifié pour les applications automobiles
• AEC-Q100 Qualifié avec les résultats suivants:
¢ Grade 1 de température de l'appareil: fourchette de température de fonctionnement ambiante de ¢40°C à 125°C
¢ Le dispositif est classé au niveau 3A de la classification HBM
Le niveau de classification C6 du MDP des dispositifs
• Taux de signalisation: 25 Mbps
• Filtre du bruit intégré aux entrées
• Options de sortie par défaut haute et basse
• Faible consommation d'énergie, CCI typique par canal à 1 Mbps:
ISO 7340-Q1: 0,9 mA (alimentation à 5 V),0.7 mA (aliments de 3,3 V)
ISO7341-Q1: 1,2 mA (alimentation à 5 V),0.9 mA (aliments de 3,3 V)
ISO7342-Q1: 1,3 mA (alimentation à 5 V),0.9 mA (aliments de 3,3 V)
• Faible délai de propagation: 31 ns typique (aliments à 5 V)
• Traduction au niveau 3,3 V et 5 V
• Immunité transitoire de 70 KV/μs, typique (aliments à 5 V)
• Compatibilité électromagnétique robuste (EMC)
L'ESD, EFT et l'immunité contre les surtensions au niveau du système
¢ Faibles émissions de gaz à effet de serre
• Fonctionne à partir d'aliments de 3,3 V et 5 V
• Package SOIC-16 à corps large
• Certifications liées à la sécurité:
L'isolation de base selon la norme DIN V VDE V0884-10 et la norme DIN EN 61010-1
L'isolement de 3 KVRMS pendant 1 minute par UL 1577
¢ Avis d'acceptation des composants CSA 5A, Normes IEC60950-1 et IEC 61010-1 pour les équipements finaux
Le certificat est délivré par le CQC.
Application de la norme ISO7340CQDWRQ1
• Remplacement de l'optocoupleur dans:
¢ Autobus de terrain industriel
¢ Profibus
¢ Modbus
Les bus de données de DeviceNet
Interface de commande par servo
¢ Contrôle du moteur
¢ Les sources d'alimentation électrique
¢ Packs de piles
