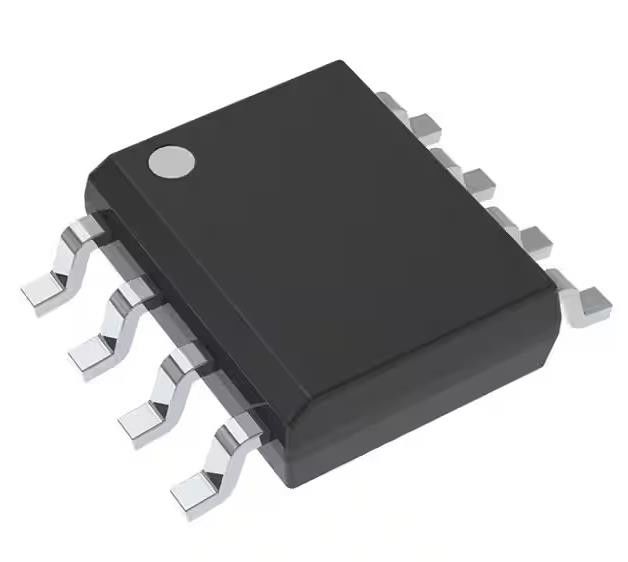

INA240A1QDRQ1 Amplificateur de détection de courant 1 Circuit 8-SOIC 400 kHz
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | INA240A1QDRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 1 | Vitesse de balayage: | 2V/µs |
|---|---|---|---|
| -3db de bande passante: | 400 kHz | Actuel - polarisation d'entrée: | 90µA |
| Tension - compensation d'entrée: | µV 5 | courant - approvisionnement: | 1.8mA |
| Tension - envergure d'approvisionnement (minute): | 2,7 V | Tension - envergure d'approvisionnement (maximum): | 5,5 V |
| Surligner: | 1 Amplificateur de sens du courant de circuit,L'amplificateur de détection de courant INA240A1QDRQ1,Amplificateur de sens du courant 8-SOIC |
||
Description de produit
INA240A1QDRQ1 Amplificateur de détection de courant 1 Circuit 8-SOIC 400 kHz
Les spécifications de Les données sont fournies par les autorités compétentes.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Légère | |
| Amplificateurs | |
| Instrumentation, amplificateurs OP, amplificateurs tampons | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type d'amplificateur | Le sens actuel |
| Nombre de circuits | 1 |
| Type de sortie | - |
| Taux de défaillance | 2V/μs |
| -3 dB de bande passante | 400 kHz |
| Courant - biais d'entrée | 90 μA |
| Voltage - Décalage des entrées | 5 μV |
| courant - approvisionnement | 1.8 mA |
| Voltage - Durée de l'alimentation (min) | 2.7 V |
| Voltage - Durée d'alimentation (max) | 5.5 V |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | Le nombre de personnes concernées |
Caractéristiques duLes données sont fournies par les autorités compétentes.
• AEC-Q100 Qualifié pour les applications automobiles
La température ambiante de fonctionnement est comprise entre 40°C et +125°C.
La température ambiante de fonctionnement est comprise entre 40°C et +150°C.
Le niveau de classification H2 de HBM ESD
¢ Niveau de classification C5 du MDP
• Fonctionnelle et sûre
¢ Documentation disponible pour aider à la conception des systèmes de sécurité fonctionnels
• Rejet PWM amélioré
• Excellente RCRM:
¢ CMRR à courant continu de 132 dB
¢ CMRR CA de 93 dB à 50 kHz
• Large gamme de modes communs: de 4 V à 80 V
• Précision:
Évolution de la température de l'air dans l'air
La tension de décalage: ±25 μV (maximum) avec 250nV/°C (dérive maximale)
• Gains disponibles:
¢ INA240A1-Q1: 20 V/V
¢ INA240A2-Q1: 50 V/V
¢ INA240A3-Q1: 100 V/V
¢ INA240A4-Q1: 200 V/V
La mise en place deLes données sont fournies par les autorités compétentes.
• Direction électronique
• Stabilité et contrôle de la traction
• Contrôle du moteur et de l'actionneur
• Contrôle du solénoïde et des vannes
