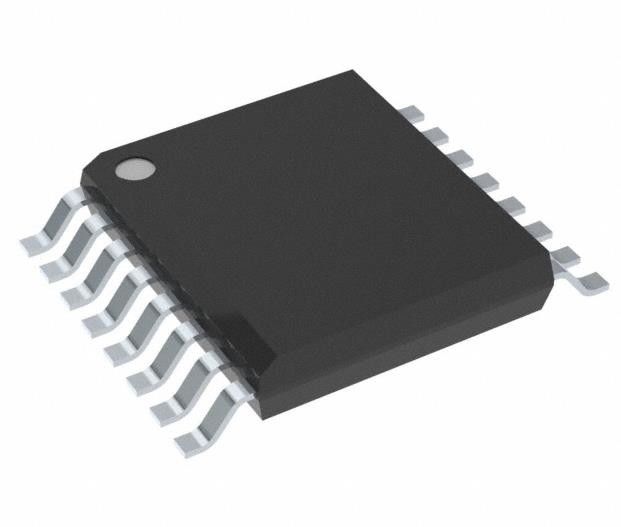

ISO7741FQDBQRQ1 Isolateur numérique à usage général 2500Vrms 4 canaux 100Mbps 85kV/μs
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7741FQDBQRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 4 | Entrées - côté 1/Side 2: | 3/1 |
|---|---|---|---|
| Type de canal: | Unidirectionnel | Tension - isolement: | 2500Vrms |
| Immunité passagère de mode commun (minute): | 85 kV/μs | Taux de données: | 100Mbps |
| TpLH/tpHL de retard de propagation (maximum): | 16ns, 16ns | Déformation de durée d'impulsion (maximum): | 4.9ns |
| Surligner: | Isolateur numérique à 100 Mbps,Isolateur numérique à 4 canaux,Isolateur numérique d'usage spécifique de 2500 Vrms |
||
Description de produit
ISO7741FQDBQRQ1 Isolateur numérique à usage général 2500Vrms 4 canaux 100Mbps 85kV/μs
Les spécifications de Pour les appareils de surveillance des risques
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement par capacité |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 4 |
| Les entrées - Page 1/Page 2 | Jéhovah est notre refuge, 15/3 |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 2500 Vrms |
| Immunité transitoire en mode commun (min) | 85 kV/μs |
| Taux de données | 100 Mbps |
| Délai de propagation tpLH / tpHL (max) | 16 ans, 16 ans |
| Distorsion de la largeur d'impulsion (max) | 4.9ns |
| Temps de montée / chute (type) | 2.4ns, 2.4ns |
| Voltage - alimentation | 2.25V à 5.5V |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-SSOP (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 16-SSOP |
| Numéro du produit de base | Pour les appareils électroniques |
Caractéristiques duPour les appareils de surveillance des risques
• Qualifié pour les applications automobiles
• AEC-Q100 avec les résultats suivants:
Température ambiante de fonctionnement de l'appareil de catégorie 1: de 40 à 125 °C
• Fonctionnelle et sûre
¢ Documentation disponible pour aider à la conception des systèmes de sécurité fonctionnels: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• Débit de données de 100 Mbps
• Une solide barrière d'isolation:
La durée de vie prévue est de plus de 100 ans à une tension de travail de 1500 VRMS
Capacité de surtension jusqu'à 12,8 kV
Le système d'aiguillage doit être équipé d'un système d'aiguillage à haute tension.
• Large plage d'alimentation: de 2,25 V à 5,5 V
• Transformation du niveau de 2,25 à 5,5 V
• Options de sortie par défaut haute (ISO774x) et basse (ISO774xF)
• Faible consommation d'énergie, typiquement 1,5 mA par canal à 1 Mbps
• Faible retard de propagation: 10,7 ns typique (aliments à 5 V)
• Compatibilité électromagnétique solide (EMC)
L'ESD, l'EFT et l'immunité contre les surtensions au niveau du système
Protection contre les décharges de contact par l'intermédiaire de la barrière d'isolation
Émissions faibles
• Options de forfaits SOIC (DWW-16) et QSOP (DBQ-16) à large bande
• Certifications liées à la sécurité:
¢ DIN VDE V 0884-11:2017-01
Le programme de reconnaissance des composants UL 1577
¢ certifications CSA, CQC et TUV
La mise en place dePour les appareils de surveillance des risques
• Système hybride, électrique et groupe motopropulseur (EV/HEV)
¢ Système de gestion des batteries (BMS)
¢ Chargeur embarqué
¢ Invertisseur de traction
Convertisseur de courant continu
- Invertisseur et contrôle moteur
