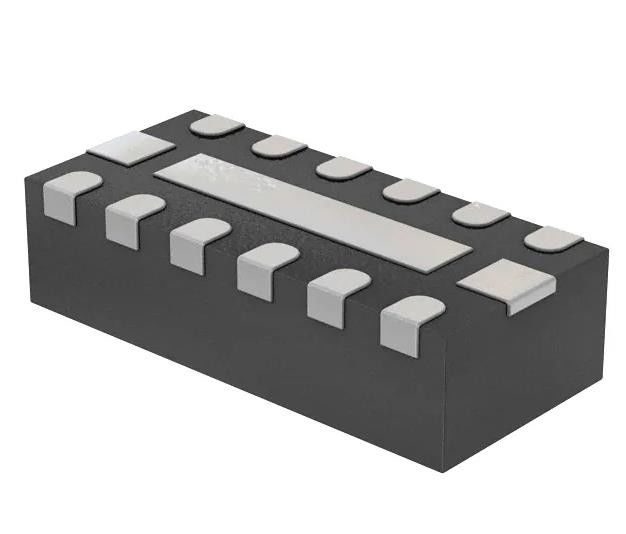

TPD6F002QDSVRQ1 RC (Pi) Filtre EMI de 2e ordre à faible débit 6 canaux C = 17pF
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPD6F002QDSVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 6 | Fréquence centrale / de coupure: | 100 MHz (délimitation) |
|---|---|---|---|
| Valeur d'atténuation: | -30 dB @ 800 MHz | Résistance - la Manche (ohms): | 100 |
| Valeurs: | R = 100 Ohms, C = 17pF | Température de fonctionnement: | -40°C à 125°C |
| Applications: | Automobiles | L'ordre du filtre: | Deuxième |
| Surligner: | 17pF pi Filtre EMI,Filtre EMI pi à 6 canaux,TPD6F002QDSVRQ1 |
||
Description de produit
TPD6F002QDSVRQ1 RC (Pi) Filtre EMI de 2e ordre à faible débit 6 canaux C = 17pF
Les spécifications de Le numéro de téléphone est le TPD6F002QDSVRQ1
| Le type | Définition |
| Catégorie | Filtres |
| Filtres EMI/RFI (réseaux LC et RC) | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100, TPD, qui est le produit de référence |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Le type | Passage bas |
| L' ordre du filtre | Deuxième |
| Technologie | RC (Pi) |
| Nombre de chaînes | 6 |
| Fréquence de coupe / centre | 100 MHz (délimitation) |
| Valeur d'atténuation | -30 dB @ 800 MHz |
| Résistance - canal (Ohms) | 100 |
| Les valeurs | R = 100 Ohms, C = 17pF |
| Protection contre la DSE | - Oui, oui. |
| Température de fonctionnement | -40°C à 125°C |
| Applications | Automobiles |
| Voltage - Nominal | - |
| Type de montage | Monture de surface |
| Emballage / boîtier | 12-WFDFN Plateau exposé |
| Taille / dimension | 0.118" L x 0,053" W (3,00 mm x 1,35 mm) |
| Taille | 0.032 " (0,81 mm) |
| Numéro du produit de base | Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
Caractéristiques duLe numéro de téléphone est le TPD6F002QDSVRQ1
* AEC-Q101 Qualifié
* Filtrage EMI à six canaux pour les ports de données
- -47 dB d'atténuation du bruit croisé à 100 MHz
- -30 dB de perte d'insertion à 800 MHz
- -3 dB largeur de bande 100 MHz
* Configuration du filtre de type Pi (C-R-C) ((R = 100 2, CTOTAL = 34 pF)
* Une protection ESD robuste dépasse la norme IEC 61000-4-2 (niveau 4)
- +20 kV décharge de contact
- +30-kV décharge dans l'espace aérien
* Courant à faible fuite 20 nA (maximum)
* Package SON économe en espace (3 mm x 1,35 mm)
La mise en place deLe numéro de téléphone est le TPD6F002QDSVRQ1
• Interface d'affichage LCD
• GPIO
• Interface de mémoire
• lignes de données au câble flexible
• FPD-Link
