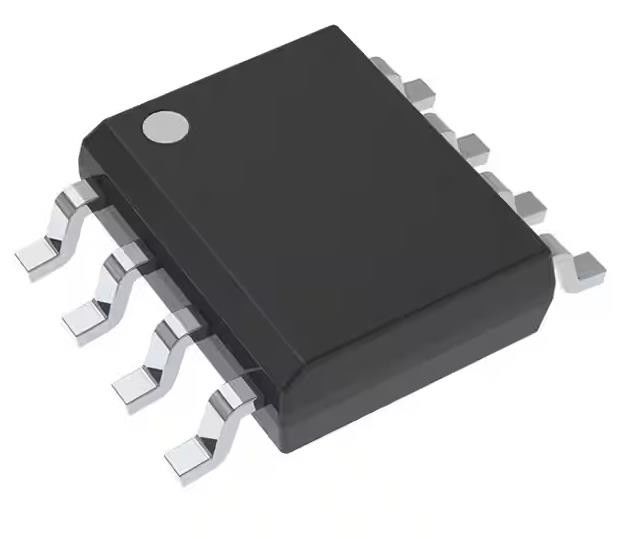

ISO7420DR Isolateur numérique à usage général 2500Vrms 2 canaux 1Mbps 25kV/μs
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7420DR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 2 | Entrées - côté 1/Side 2: | 2/0 |
|---|---|---|---|
| Type de canal: | Unidirectionnel | Tension - isolement: | 2500Vrms |
| Immunité passagère de mode commun (minute): | 25kV/µs | Taux de données: | 1 Mbps |
| Surligner: | Isolateur numérique d'usage spécifique de 2500 Vrms,Isolateur numérique de 1 Mbps,2 Canaux d'utilisation de l'isolateur numérique |
||
Description de produit
ISO7420DR Isolateur numérique à usage général 2500Vrms 2 canaux 1Mbps 25kV/μs
Les spécifications de Pour l'utilisation de l'appareil:
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs numériques | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement par capacité |
| Le type | Objectif général |
| Le pouvoir isolé | Je ne veux pas. |
| Nombre de chaînes | 2 |
| Les entrées - Page 1/Page 2 | 2/0 |
| Type de canal | Unidirectionnel |
| Voltage - Isolement | 2500 Vrms |
| Immunité transitoire en mode commun (min) | 25 kV/μs |
| Taux de données | 1 Mbps |
| Délai de propagation tpLH / tpHL (max) | 14 ans, 14 ans |
| Distorsion de la largeur d'impulsion (max) | 3.7ns |
| Temps de montée / chute (type) | 1ns, 1ns |
| Voltage - alimentation | 3Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à 0,15 V. |
| Température de fonctionnement | -40°C à 105°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | Pour les appareils électroniques |
Caractéristiques duPour l'utilisation de l'appareil:
* Taux de signalisation le plus élevé: 1 Mbps
* Faible consommation d'énergie, Icc typique par canal (opération 3,3-V): - ISO 7420: 1,1 mA, ISO 7421: 1,5 mA
* Faible retard de propagation - 9 ns typiqueFaible inclinaison - 300 ps typique
* Large plage de TA: -40 °C à 125 °C (grade M)
* 50 kV/US Immunité transitoire, typique
* Plus de 25 ans d'isolation intégrité à tension nominale
* Fonctionne à partir des niveaux d'alimentation et de logique 3,3 V et 5 V
* Traduction au niveau 3,3 V et 5 V
* Corps étroit SOlC-8 Paquet
* Sécurité et approbations réglementaires:4242 Vek l'isolation par DIN V VDE V 0884-10 et DIN EN 61010-12500 VRms l'isolation pendant 1 minute par UL 1577CSAAvis d'acceptation du composant 5A,Normes IEC60950-1 et IEC 61010-1Certification QC selon le GB4943.1-2011
La mise en place dePour l'utilisation de l'appareil:
* Remplacement de l'optocoupleur dans:
- Le bus de campagne industriel
- Profibus, c' est quoi?
- Je ne sais pas.
- Les bus de données DeviceNettm
- Interface de commande par servo
- Contrôle moteur.
- Les sources d'alimentation
- Des batteries
