LM22678TJ-ADJ/NOPB Buck régulateur de commutation IC réglable positivement 1.285V 1 Sortie 5A TO-263-7 mince
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM22678TJ-ADJ/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Voltage - entrée (min): | 4.5V |
|---|---|---|---|
| Voltage - Entrée (max): | 42 V | Voltage - sortie (min/fixe): | 1.285V |
| Voltage - sortie (maximum): | 37V | Fréquence - Changement de fréquence: | 500 kHz |
| Courant - sortie: | 5A | Température de fonctionnement: | -40 °C à 125 °C (TJ) |
| Surligner: | Régulateur de commutation réglable,1.285V régulateur de commutation IC,5A CI du régulateur de commutation |
||
Description de produit
TPS7A7100RGWR Régulateur de tension linéaire IC réglable positivement (fixé) 1
Les spécifications de LM22678TJ-ADJ/PEN
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | Le système de commutation simple® |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 4.5V |
| Voltage - Entrée (max) | 42 V |
| Voltage - sortie (min/fixe) | 1.285V |
| Voltage - sortie (maximum) | 37 V |
| Courant - sortie | 5A |
| Fréquence - Changement de fréquence | 500 kHz |
| Réducteur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |

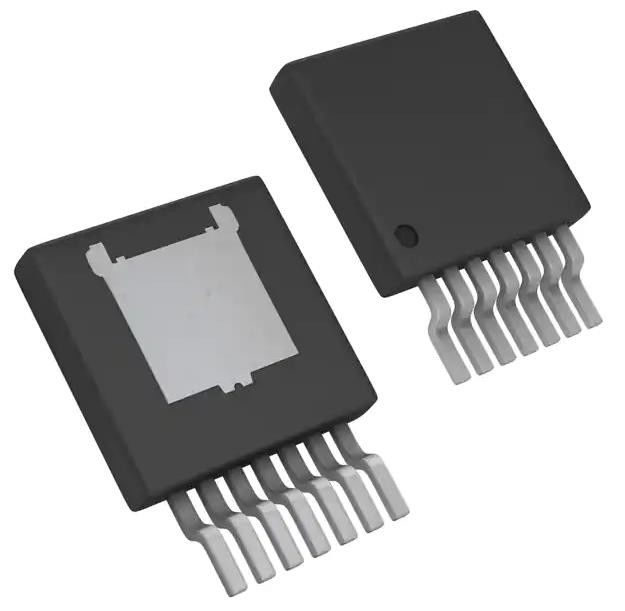

| Emballage / boîtier | TO-263-7 mince |
| Paquet de dispositifs fournis par le fournisseur | TO-263-7 mince |
| Numéro du produit de base | LM22678 |
Caractéristiques duLM22678TJ-ADJ/PEN
• Nouveau produit disponible: convertisseur synchrone LM61460 de 3 V à 36 V à faible EMI de 6 A
• large plage de tension d'entrée: 4,5 V à 42 V
• Contrôle du mode de tension compensé en interne
• Stable avec des condensateurs en céramique à faible RSE
• MOSFET à N-canal de 100 mΩ
• Options de tension de sortie:
-ADJ (sorties aussi basses que 1,285 V)
-5,0 (sortie fixée à 5 V)
• ±1,5% de précision de référence de rétroaction
• Fréquence de commutation de 500 kHz
• ¥40°C à 125°C Plage de température de fonctionnement de la jonction
• Épingle activé de précision
• Diode de démarrage intégrée
• Démarrage en douceur intégré
• WEBENCH® entièrement activé
• LM22678-Q1 est un produit de qualité automobile qui est qualifié AEC-Q100 grade 1 (température de jonction de fonctionnement de 40°C à +125°C)
• Package PFM (plaquette exposée)
La mise en place deLM22678TJ-ADJ/PEN
• Applications industrielles de l'électricité distribuée
• Test et mesure
• Appareils électroménagers
• Applications de type VIN à usage général
