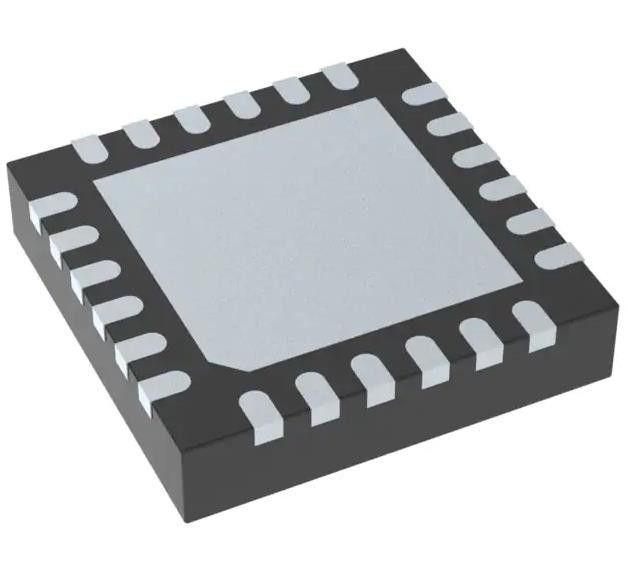

BQ25890HRTWT Chargeur IC Lithium Ion/Polymère 24-WQFN (4x4) 14V 5A
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | BQ25890HRTWT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de cellules: | 1 | Protection contre les défauts: | Sur courant, sur température |
|---|---|---|---|
| Courant de charge - max.: | 5A | Voltage - alimentation (maximum): | 14V |
| Interface: | ² C, USB D'I | Température de fonctionnement: | -40°C à 85°C (TA) |
| Type de montage: | Monture de surface | Paquet de dispositifs fournis par le fournisseur: | 24-WQFN (4x4) |
| Surligner: | Le chargeur doit être équipé d'un circuit intégré de 14V 5A.,Le chargeur doit être équipé d'un circuit intégré de 5A BQ25890HRTWT.,Le chargeur doit être équipé d'un circuit intégré de 14V BQ25890HRTWT. |
||
Description de produit
BQ25890HRTWT Chargeur IC Lithium Ion/Polymère 24-WQFN (4x4) 14V 5A
Les spécifications de BQ25890HRTWT
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Chargeurs de batterie | |
| Mfr | Les instruments du Texas |
| Série | MaxChargeTM |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Chimique de la batterie | Ion lithium/polymère |
| Nombre de cellules | 1 |
| Courant - Chargement | - |
| Caractéristiques programmables | - |
| Protection contre les défauts | Sur courant, sur température |
| Courant de charge - max. | 5A |
| Voltage de la batterie | - |
| Voltage - alimentation (maximum) | 14 V |
| Interface | I2C, USB |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 24-WFQFN Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | Le nombre d'heures de travail est déterminé par la fréquence de travail. |
| Numéro du produit de base | BQ25890 |
Caractéristiques duBQ25890HRTWT
• Charge à puce de mode commutateur à 1,5 MHz à haute efficacité 5A
Efficacité de charge de 93% à 2 A et 91% à 3 A
Optimiser pour une entrée haute tension (9 V / 12 V)
Le mode PFM à faible puissance pour les opérations à charge légère
• USB On-the-Go (OTG) avec sortie réglable de 4,5 V à 5,5 V
Convertisseur de boost sélectionnable 500-KHz / 1.5-MHz avec une sortie allant jusqu'à 2,4 A
- 93% d'efficacité à 5 V à 1 A de sortie
Protection contre les surtensions
¢ Prise en charge de la batterie jusqu'à 2,5 V
Supporter uniquement le PWM ou le contrôle PFM/PWM pour l'efficacité de la charge légère
• Entrée unique pour supporter l'entrée USB et les adaptateurs haute tension réglables
¢ Prise en charge de la tension d'entrée de 3,9 V à 14 V
Limites de courant d'entrée (100 mA à 3,25 A avec une résolution de 50 mA) pour prendre en charge USB2.0, USB3.0 standard et adaptateurs haute tension
¢ Suivi de la puissance maximale par tension d'entrée
* Limite jusqu'à 14 V pour une large gamme d'adaptateurs
Détectez automatiquement les adaptateurs USB SDP, CDP, DCP et non standard
• Optimisateur de courant d'entrée (ICO) pour maximiser la puissance d'entrée sans surcharger les adaptateurs
• Compensation de la résistance (IRCOMP) de la sortie du chargeur au terminal de la cellule
• Efficacité de décharge de la batterie la plus élevée avec le MOSFET de décharge de la batterie de 11 mΩ jusqu'à 9 A
• ADC intégré pour le moniteur de système (tension, température, courant de charge)
• Gestion du parcours d'alimentation VDC étroit (NVDC)
️ Fonctionne instantanément sans batterie ni batterie complètement déchargée
Le fonctionnement idéal de la diode en mode batterie supplémentaire
• Contrôle BATFET pour prendre en charge le mode navire, le réveil et la réinitialisation complète du système
• Mode autonome et I2C flexible pour des performances optimales du système
• La haute intégration inclut tous les MOSFET, la détection de courant et la compensation de boucle
• 12 μA de faible courant de fuite de la batterie pour supporter le mode navire
• Une grande précision
La régulation de la tension de charge est de ±0,5%.
Régulation de la charge actuelle
Le réglage du courant d'entrée est de ±7,5%.
• Sécurité
Sensor de température de la batterie pour le mode de charge et de boost
La régulation thermique et l'arrêt thermique
La mise en place deBQ25890HRTWT
• Téléphone intelligent
• Les tablettes
• Appareils portables sur Internet
