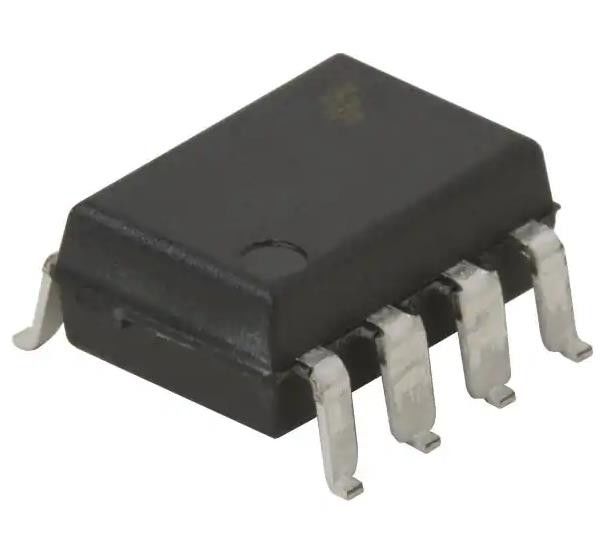

FOD3150ASD 3A pilote de porte accouplement optique 5000Vrms 1 canal 8-SMD
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre de personnes concernées est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 1 | Tension - isolement: | 5000Vrms |
|---|---|---|---|
| Immunité passagère de mode commun (minute): | 20kV/µs | TpLH/tpHL de retard de propagation (maximum): | 500ns, 500ns |
| Déformation de durée d'impulsion (maximum): | 300 ns | Temps de montée / chute (type): | 60ns, 60ns |
| Courant - Sortie élevée, basse: | 2A, 2A | Actuel - production maximale: | 3A |
| Surligner: | Le conducteur de la porte FOD3150ASD,Le nombre de personnes concernées est le suivant:,Le pilote de la passerelle du canal 1 |
||
Description de produit
FOD3150ASD 3A pilote de porte accouplement optique 5000Vrms 1 canal 8-SMD
Les spécifications de Le nombre de personnes concernées est le suivant:
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs - conducteurs de porte | |
| Mfr | un demi |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement optique |
| Nombre de chaînes | 1 |
| Voltage - Isolement | 5 000 Vrms |
| Immunité transitoire en mode commun (min) | 20 kV/μs |
| Délai de propagation tpLH / tpHL (max) | 500 ans, 500 ans |
| Distorsion de la largeur d'impulsion (max) | 300 ns |
| Temps de montée / chute (type) | 60 ans, 60 ans |
| Courant - Sortie élevée, basse | 2A, 2A |
| Courant - Sortie maximale | 3A |
| Voltage - vers l'avant (Vf) (type) | 1.5V |
| Courant - courant continu vers l'avant (Si) (maximum) | 25 mA |
| Voltage - Apport de sortie | 15V à 30V |
| Température de fonctionnement | -40 °C à 100 °C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SMD, aile de mouette |
| Paquet de dispositifs fournis par le fournisseur | 8-SMD |
| Agence d'homologation | L.U. |
| Numéro du produit de base | Le code FOD3150 |
Caractéristiques duLe nombre de personnes concernées est le suivant:
• Immunité au bruit élevée caractérisée par un minimum de 20 kV/s
• L'utilisation de MOSFET P-canal au stade de sortie permet une oscillation de la tension de sortie près du rail d'alimentation
• Large plage de tension d'alimentation de 15 V à 30 V
• Vitesse de commutation rapide
* Délai de propagation maximal de 500 ns
* Distorsion maximale de la largeur d'impulsion de 300 ns
• sous tension (UVLO) avec hystérésis
• Plage de température industrielle étendue, de -40°C à 100°C
• Sécurité et approbations réglementaires
* UL1577, 5000 VRMS pendant 1 minute
* DIN EN/IEC60747−5−2
• > 8,0 mm de dégagement et de distance de rampe (option T)
• Il s'agit d'un dispositif sans Pb−
La mise en place deLe nombre de personnes concernées est le suivant:
• Invertisseur industriel
• Une alimentation électrique ininterrompue
• Chauffage par induction
• Disque d'entrée IGBT/Power MOSFET isolé
