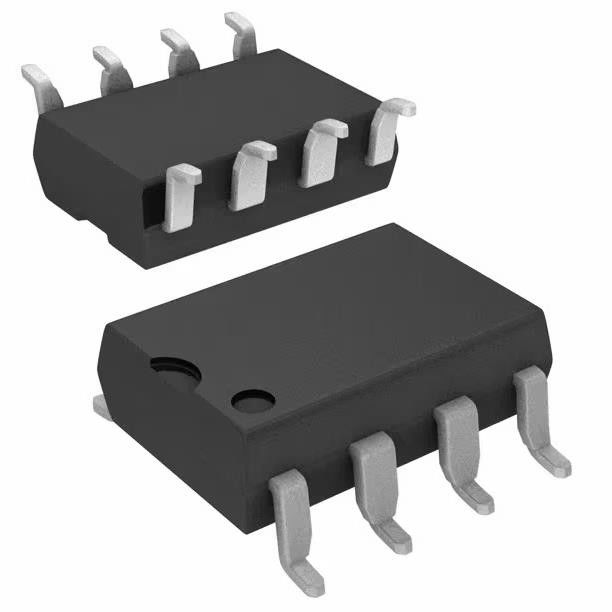

ACPL-T350-560E 2.5A pilote de porte accouplement optique 3750Vrms 1 canal 8-DIP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le code de l'établissement est le code de l'établissement. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 1 | Tension - isolement: | 3750Vrms |
|---|---|---|---|
| Immunité passagère de mode commun (minute): | 15kV/µs | TpLH/tpHL de retard de propagation (maximum): | 500ns, 500ns |
| Déformation de durée d'impulsion (maximum): | 300 ns | Temps de montée / chute (type): | 15 ans, 20 ans |
| Courant - Sortie élevée, basse: | 2A, 2A | Actuel - production maximale: | 2.5A |
| Surligner: | Le conducteur de la porte ACPL-T350-560E,Couplings optiques 2.5A conducteur de porte,Le pilote de la porte 8-DIP 2.5A |
||
Description de produit
ACPL-T350-560E 2.5A pilote de porte accouplement optique 3750Vrms 1 canal 8-DIP
Les spécifications de Le code de l'établissement est le code de l'établissement.
| Le type | Définition |
| Catégorie | Isolateurs |
| Isolateurs - conducteurs de porte | |
| Mfr | Compagnie de radiodiffusion |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Technologie | Accouplement optique |
| Nombre de chaînes | 1 |
| Voltage - Isolement | 3750Vrms |
| Immunité transitoire en mode commun (min) | 15 kV/μs |
| Délai de propagation tpLH / tpHL (max) | 500 ans, 500 ans |
| Distorsion de la largeur d'impulsion (max) | 300 ns |
| Temps de montée / chute (type) | 15 ans, 20 ans |
| Courant - Sortie élevée, basse | 2A, 2A |
| Courant - Sortie maximale | 2.5A |
| Voltage - vers l'avant (Vf) (type) | 1.5V |
| Courant - courant continu vers l'avant (Si) (maximum) | 25 mA |
| Voltage - Apport de sortie | 15V à 30V |
| Température de fonctionnement | -40 °C à 100 °C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SMD, aile de mouette |
| Paquet de dispositifs fournis par le fournisseur | Aile de mouette à huit plumes |
| Agence d'homologation | Les données relatives à l'émission de gaz à effet de serre doivent être fournies à l'autorité compétente. |
| Numéro du produit de base | Le numéro d'enregistrement de l'équipement |
Caractéristiques duLe code de l'établissement est le code de l'établissement.
* 2.5A courant de sortie maximal absolu
* 15 kV/μs minimum de rejet en mode commun (CMR) à VCM = 1500 V
* 1,5 V de tension de sortie maximale de bas niveau (VOL)
* CCI = courant d'alimentation maximal de 4 mA
* Protection contre le verrouillage par tension (UVLO) avec hystérésis
* Large plage de fonctionnement VCC: 15 à 30 Volts 500 ns vitesses de commutation maximales
* Plage de température industrielle: -40°C à 100°C
* Approbation de la sécurité
- UL a reconnu 3750 vrms pendant 1 minute.
- Approbation par l'Agence
- Conformité avec la norme IEC/EN/DIN EN 60747-5-5
- VIORM = 630 Vpeak (option 060)
L'application deLe code de l'établissement est le code de l'établissement.
* Dispositif d'entrée IGBT/MOSFET
* Invertisseur pour appareils ménagers
* Invertisseurs industriels
* Commutation des sources d'alimentation électrique
