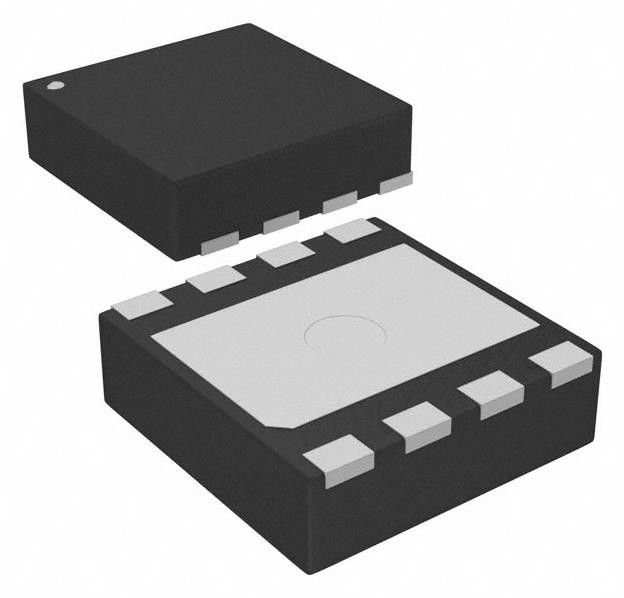

TPS2557QDRBRQ1 Commutateur/conducteur 1:1 N-Channel 5A 8-SON (3x3)
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS2557QDRBRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Ratio - Entrée:sortie: | 0,042361111 |
|---|---|---|---|
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Interface: | En marche/arrêt | Voltage - charge: | 2.5V | 6.5V |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd): | Non requis | Actuel - sortie (maximum): | 5A |
Description de produit
TPS2557QDRBRQ1 Commutateur/conducteur 1:1 N-Channel 5A 8-SON (3x3)
Les spécifications de Le nombre de personnes concernées par l'examen est le suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Commutateurs de distribution d'électricité, conducteurs de charge | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de commutateur | Objectif général |
| Nombre de sorties | 1 |
| Ratio - Entrée:sortie | 0.042361111 |
| Configuration de sortie | Le côté supérieur |
| Type de sortie | N-canal |
| Interface | En marche/arrêt |
| Voltage - charge | 2.5V à 6.5V |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | Pas nécessaire |
| Courant - sortie (maximum) | 5A |
| Rds On (type) | 22 mOhm |
| Type d'entrée | Ne pas inverser |
| Caractéristiques | Taux de décès contrôlé, indicateur de statut |
| Protection contre les défauts | Limitation du courant (réglable), sur température, UVLO |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SON (3x3) |
| Emballage / boîtier | Plateau exposé à 8-VDFN |
| Numéro du produit de base | TPS2557 |
Caractéristiques duLe nombre de personnes concernées par l'examen est le suivant:
• AEC-Q100 Qualifié
– Device HBM ESD Classification Level H2
Le niveau C5 de la classification ESD des dispositifs
• Fonctionnelle et sûre
¢ Documentation disponible pour aider à la conception des systèmes de sécurité fonctionnels
• Répond aux exigences de limitation du courant USB
• Limite de courant réglable, 500 mA ∼ 5 A (typique)
• une précision de limite de courant de ±6,5% à 4,5 A
• Réponse rapide à un court-circuit de 3,5 μs (typiquement)
• MOSFET à face haute de 22 mΩ
• Portée de fonctionnement: 2,5 V à 6,5 V
• courant d'alimentation en veille maximum de 2 μA
• Démarrage en douceur intégré
• Dispositif de détection de l'ESD à 15 kV et 8 kV au niveau du système
• Certifications liées à la sécurité:
¢ UL reconnu pour UL 2367
Certification CB pour la norme IEC 60950
Certification CB selon la norme IEC 62368
L'application deLe nombre de personnes concernées par l'examen est le suivant:
Ports de recharge USB pour véhicules automobiles
Classifications environnementales et d'exportationLe nombre de personnes concernées par l'examen est le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
