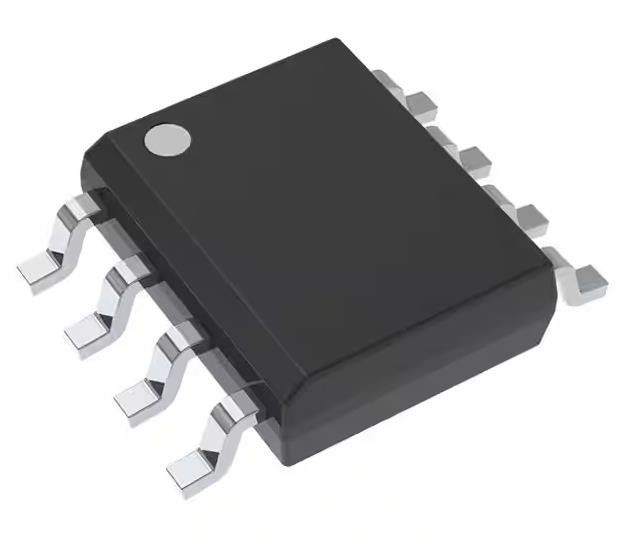

UCC27424DR Conducteur de la porte latérale basse puces IC électroniques non inversantes 8-SOIC
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | UCC27424DR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Configuration conduite: | Du côté bas | Type de canal: | Indépendant |
|---|---|---|---|
| Nombre de conducteurs: | 2 | Type de porte: | MOSFET à canal N, canal P |
| Voltage - alimentation: | 4V à 15V | Tension de logique - VIL, VIH: | 1V, 2V |
| Actuel - production maximale (source, évier): | 4A, 4A | Temps de montée / chute (type): | 20 ans, 15 ans |
Description de produit
UCC27424DR Conducteur de la porte latérale basse puces IC électroniques non inversantes 8-SOIC
Les spécifications de Les États membres doivent fournir les informations suivantes:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de porte | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Configuration à entraînement | Le côté inférieur |
| Type de canal | Indépendant |
| Nombre de conducteurs | 2 |
| Type de porte | MOSFET à canal N, canal P |
| Voltage - alimentation | 4V à 15V |
| Voltage logique - VIL, VIH | 1V, 2V |
| Courant - Sortie maximale (source, puits) | 4A, 4A |
| Type d'entrée | Ne pas inverser |
| Temps de montée / chute (type) | 20 ans, 15 ans |
| Température de fonctionnement | -40 °C à 125 °C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | Les États membres doivent: |
Caractéristiques duLes États membres doivent fournir les informations suivantes:
* Indicateur de détection standard du secteur
* Activer les fonctions pour chaque conducteur
* Capacité d'entraînement à courant élevé de +4 AUnique Bipolar et CMOS True Drive OutputStage fournit un courant élevé aux seuils de MillerMOSFET
* Entrées compatibles TTL/CMOS indépendantes de la tension d'alimentation
* 20-ns temps de montée typique et 15-ns temps de chute typique avec une charge de 1,8-nF
* Temps de retard de propagation typique de 25 ns avec une baisse de l'entrée et de 35 ns avec une augmentation de l'entrée
* tension d'alimentation de 4 à 15 V
* Les sorties doubles peuvent être parallèles pour un courant de conduite plus élevé
* Disponible dans le package MSOPPowerPADTM amélioré thermiquement
* Nommée de -40°C à 125°C
L'application deLes États membres doivent fournir les informations suivantes:
* Appareils électriques de commutation
* Convertisseurs CC/DC
* Contrôleurs de moteur
* Chauffeurs de ligne
* Amplificateurs de commutation de classe D
Classifications environnementales et d'exportation de l'UCC27424DR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
