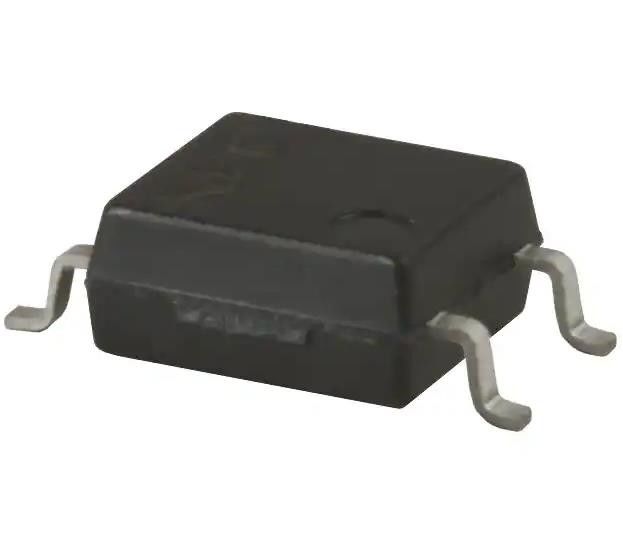

PS2701-1-F3 Transistor optoisolator Sortie 3750Vrms 1 Canaux 4-SMD
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | PS2701-1-F3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 1 | Tension - isolement: | 3750Vrms |
|---|---|---|---|
| Rapport de transfert courant (minute): | 50% @ 5mA | Rapport de transfert courant (maximum): | 300% @ 5mA |
| Temps de montée / chute (type): | 3µs, 5µs | Type de sortie: | Transistor |
| Voltage - sortie (maximum): | 40 V | Actuel - sortie/Manche: | 80mA |
| Surligner: | Transistors à isolation optique PS2701-1-F3,Transistors optoisolatrices à 4 SMD,1 transistor d'optoisolant de la Manche |
||
Description de produit
PS2701-1-F3 Transistor optoisolator Sortie 3750Vrms 1 Canaux 4-SMD
Les spécifications de PS2701-1-F3
| Le type | Définition |
| Catégorie | Isolateurs |
| autres appareils de traitement de l'air | |
| Transistors, optoisolators de sortie photovoltaïque | |
| Mfr | Le CEL |
| Série | NEPOC |
| Le paquet | Tape et bobine (TR) |
| Nombre de chaînes | 1 |
| Voltage - Isolement | 3750Vrms |
| Ratio de transfert de courant (min) | 50% @ 5 mA |
| Ratio de transfert de courant (maximum) | 300% @ 5mA |
| Temps d'allumage / d'arrêt (type) | - |
| Temps de montée / chute (type) | 3 μs, 5 μs |
| Type d'entrée | DC |
| Type de sortie | Transistors |
| Voltage - sortie (maximum) | 40 V |
| Courant - sortie / canal | 80 mA |
| Voltage - vers l'avant (Vf) (type) | 1.1V |
| Courant - courant continu vers l'avant (Si) (maximum) | 50 mA |
| Vce saturation (maximum) | 300 mV |
| Température de fonctionnement | -55°C à 100°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 4-SMD, aile de mouette |
| Paquet de dispositifs fournis par le fournisseur | 4-SMD |
Caractéristiques duPS2701-1-F3
• haute tension d'isolation BV: 3,75 k Vr.m.s
• SOP (petit emballage hors ligne)
• CANALS ISOLÉS par emballage
• RÉSOLUTION à grande vitesse tr = 3 μs TYP, tf = 5 μs TYP
• TEMPORAT DE CURRENT FARMÉ de bas collecteur ICEO: 5 nA TYP @ TA = 25 °C, VCE = 40 V
• TAPE ET ROLLE DISPONIBLE
Description du produitPS2701-1-F3
• Ligne AC/Logique numérique
• Interface logique numérique
• Récepteur de ligne en paire tordue
• Récepteur téléphonique/télégraphique
• Contrôle de la rétroaction de l'alimentation électrique à haute fréquence
• Moniteur de contact de relais
• Moniteur d'alimentation électrique
Classifications environnementales et d'exportationPS2701-1-F3
| Attribut | Définition |
| Statut de la réglementation RoHS | Non conforme à la directive RoHS |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.49.8000 |
