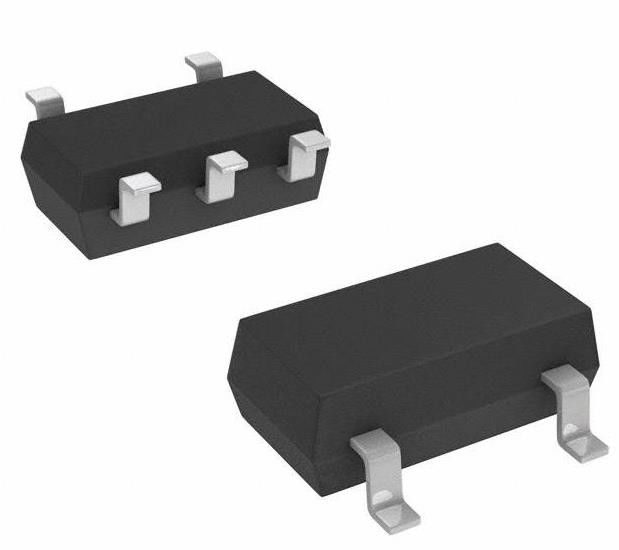

NC7SP04P5X Chips de circuits intégrés électroniques à onduleur 1 canal SC-70-5 0,9V ~ 3,6V 900 nA
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Pour les appareils à commande numérique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type logique: | échangeur | Nombre de circuits: | 1 |
|---|---|---|---|
| Nombre d'entrées: | 1 | Voltage - alimentation: | 0.9V | 3.6V |
| Courant - à l'arrêt (maximum): | Na 900 | Courant - Sortie élevée, basse: | 2.6mA, 2.6mA |
| Niveau de logique d'entrée - le bas: | 0.7V ~ 0,9V | Niveau de logique d'entrée - élevé: | 1.6V ~ 2.1V |
Description de produit
NC7SP04P5X Chips de circuits intégrés électroniques à onduleur 1 canal SC-70-5 0,9V ~ 3,6V 900 nA
Les spécifications de Pour les appareils à commande numérique
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| La logique | |
| Portes et onduleurs | |
| Mfr | un demi |
| Série | 7SP |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type logique | Invertisseur |
| Nombre de circuits | 1 |
| Nombre d'entrées | 1 |
| Caractéristiques | - |
| Voltage - alimentation | 0.9V ~ 3.6V |
| Courant - à l'arrêt (maximum) | 900 nA |
| Courant - Sortie élevée, basse | 20,6 mA, 2,6 mA |
| Niveau logique d'entrée - bas | 0.7V ~ 0,9V |
| Niveau logique d'entrée - élevé | 1.6V ~ 2.1V |
| Délai maximal de propagation @ V, max CL | 9.2ns @ 3.3V, 30pF |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | SC-70 à 5 |
| Emballage / boîtier | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Numéro du produit de base | 7SP04 |
Caractéristiques du Pour les appareils à commande numérique
* Opération d'alimentation en CCV de 0,9 à 3,6 V
* Tolérance à la surtension de 3,6 V à VCC de 0,9 V à 3,6 V
* Délai de propagation (t PD):
-4.0ns Typique pour les CCV de 3,0 à 3,6 V
-5,0ns Typique pour les CCV de 2,3 à 2,7 V
-6.0ns Typique pour 1,65 V à 1,95 V CC
-7,0ns Typique pour les 1,40 V à 1,60 V CC
- 11,0 ns Typique pour 1,10 V à 1,30 V CC
-27,0 ns typique pour une tension CC de 0,90 V
* Éteindre les entrées et sorties à haute impédance
* Disque statique (I OH/I OL):
- ± 2,6 mA à 3,00 V CC
- ± 2,1 mA à 2,30 V CC
- ± 1,5 mA à 1,65 V CC
- ± 1,0 mA à 1,40 V CC
- ± 0,5 mA à 1,10 V CC
- ± 20 μA à 0,9 V VCC
* Circuits de réduction du bruit / EMI de la série silencieuse
* MicroPakTM à très petite taille
* Puissance dynamique ultra-faible
Des descriptions de Pour les appareils à commande numérique
Le NC7SP04 est un seul onduleur de la série de TinyLogic® Ultra Low Power (ULP) de Fairchild. Idéal pour les applications où la durée de vie de la batterie est critique,ce produit est conçu pour une consommation d'énergie ultra-faible dans la plage de fonctionnement V CC de 0.9V à 3,6V.
Classifications environnementales et d'exportationPour les appareils à commande numérique
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
