DTD113EK T146 Transistor bipolaire pré-biasé 50 V 500 mA 200 MHz 200 mW
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre d'heures de travail est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de transistor: | PNP - Pré-participation | Fréquence - transition: | 250 MHz |
|---|---|---|---|
| Tension - panne de collecteur-émetteur (maximum): | 50 V | Résistance - base (R1): | kOhms 1 |
| Résistance - base d'émetteur (R2): | kOhms 1 | Gain actuel de C.C (hFE) (minute) @ IC, Vce: | 33 @ 50mA, 5V |
| Saturation de Vce (maximum) @ Ib, IC: | 300 mV @ 250 μA, 5 mA | Actuel - collecteur (IC) (maximum): | 500nA |
Description de produit
DTD113EK T146 Transistor bipolaire pré-biasé 50 V 500 mA 200 MHz 200 mW
Les spécifications de Le nombre d'heures de travail est le suivant:
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Bipolaire (BJT) | |
| Transistors bipolaires simples pré-biasés | |
| Mfr | Semi-conducteurs Rohm |
| Série | Automobile, AEC-Q101 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de transistor | NPN - Pré-participation |
| Courant - collecteur (Ic) (maximum) | 500 mA |
| Voltage - Décomposition de l'émetteur du collecteur (max) | 50 V |
| Résistance - Base (R1) | 1 kOhms |
| Résistance - Base de l'émetteur (R2) | 1 kOhms |
| Le gain de courant continu (hFE) (min) @ Ic, Vce | 33 @ 50mA, 5V |
| Vce saturation (max) @ Ib, Ic | 300 mV @ 2,5 mA, 50 mA |
| Courant - Coupe du collecteur (maximum) | 500 nA |
| Fréquence - Transition | 200 MHz |
| Puissance maximale | 200 mW |
| Type de montage | Monture de surface |

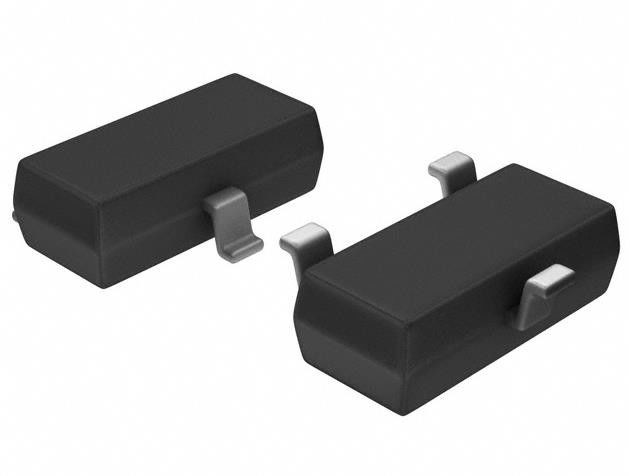

| Emballage / boîtier | TO-236-3, SC-59, SOT-23-3 Il est interdit d'utiliser le produit. |
| Paquet de dispositifs fournis par le fournisseur | Le numéro de référence: |
| Numéro du produit de base | DTD113 |
Caractéristiques du Le nombre d'heures de travail est le suivant:
1) Résistances de biais intégrées, R1 = R2 = 1 kW.
2) Les résistances de biais intégrées permettent la configuration d'un circuit d'onduleur sans connexion de résistances d'entrée externes (voir circuit interne).
3) Les résistances de biais se composent de résistances à film mince avec un isolement complet pour permettre un biais négatif
Ils ont également l'avantage d'éliminer complètement les effets parasitaires.
4) Seules les conditions d'allumage/d'arrêt doivent être réglées pour le fonctionnement, ce qui facilite la conception du circuit.
5) Types de PNP complémentaires: série DTB113EK
6) sans plomb et conforme à la réglementation RoHS.
Applications de Le nombre d'heures de travail est le suivant:
Circuit de commutation, circuit d'onduleur, circuit d'interface, circuit de pilote
Classifications environnementales et d'exportationLe nombre d'heures de travail est le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.21.0075 |
