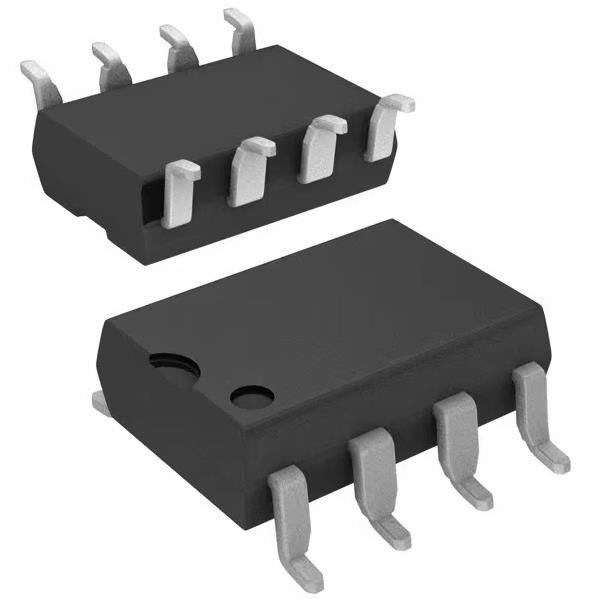

AMC1200STDUBRQ1 Amplificateur d'isolement IC 1 Circuit différentiel 8-SOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AMC1200STDUBRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type d'amplificateur: | Isolement | Nombre de circuits: | 1 |
|---|---|---|---|
| Type de sortie: | Différentiel | -3db de bande passante: | 100 kHz |
| Tension - compensation d'entrée: | µV 200 | courant - approvisionnement: | 5.4mA |
| Actuel - sortie/Manche: | 20 mA | Tension - envergure d'approvisionnement (minute): | 2,7 V |
| Surligner: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 IC d'amplificateur d'isolement |
||
Description de produit
AMC1200STDUBRQ1 Amplificateur d'isolement 1 Circuit différentiel 8-SOP
Les spécifications deJe ne sais pas.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Légère | |
| Amplificateurs | |
| Instrumentation, amplificateurs OP, amplificateurs tampons | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type d'amplificateur | Isolement |
| Nombre de circuits | 1 |
| Type de sortie | Différentiel |
| Taux de défaillance | - |
| -3 dB de bande passante | 100 kHz |
| Voltage - Décalage des entrées | 200 μV |
| courant - approvisionnement | 5.4 mA |
| Courant - sortie / canal | 20 mA |
| Voltage - Durée de l'alimentation (min) | 2.7 V |
| Voltage - Durée d'alimentation (max) | 5.5 V |
| Température de fonctionnement | -40°C à 105°C |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SMD, aile de mouette |
| Paquet de dispositifs fournis par le fournisseur | 8-SOP |
| Numéro du produit de base | Le numéro d'immatriculation |
Caractéristiques du Je ne sais pas.
• Qualifié pour les applications automobiles
• AEC-Q100 Qualifié avec les résultats suivants:
¥ Grade de température 2: ¥ 40°C à 105°C
Le niveau de classification H2 de HBM ESD
Le niveau de classification C3B du MDP
• Plage de tension d'entrée de ± 250 mV optimisée pour les résistances de shunt
• Très faible non-linéarité: 0,075% (maximum) avec alimentation à 5 V
• Erreur de décalage faible: 1,5 mV (maximum)
• Faible bruit: 3,1 mVRMS (typique)
• Courant d'alimentation à faible tension: 8 mA (maximum) à 5 V
• Largeur de bande d'entrée: 60 kHz (min)
• Gain fixe: 8 (0,5% de précision)
• Proportion de rejet élevée en mode commun: 108 dB (typique)
• Opération 3,3 V sur le côté bas
• Isolement galvanique certifié:
UL1577 et VDE V 0884-10 Approuvé
La tension d'isolation est de 4250 VPEAK.
La tension de fonctionnement est de 1200 VPEAK.
L'immunité transitoire est de 10 kV/μs (min)
• Durée de vie typique de 10 ans à tension de travail nominale (voir rapport d'application, SLLA197)
Applications de Je ne sais pas.
• Courant ou tension isolé basé sur une résistance de shunt
Détection:
¢ Inverteurs de traction
¢ Les chargeurs embarqués
Les convertisseurs de courant continu
¢ Systèmes de gestion des batteries
Classifications environnementales et d'exportationJe ne sais pas.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.33.0001 |
