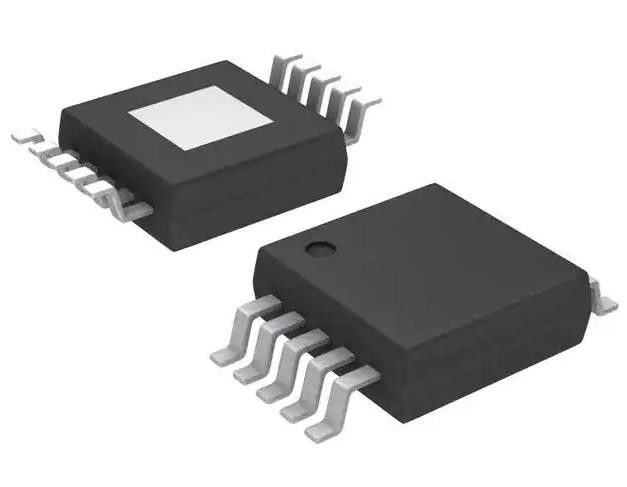

TPS92513DGQR LED Driver IC 1 régulateur de sortie Step-Down analogique PWM Dimming 1.5A
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS92513DGQR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Applications: | Éclairage | Nombre de sorties: | 1 |
|---|---|---|---|
| Tension - Alimentation (Min): | 4.5V | Tension - approvisionnement (maximum): | 42 V |
| Tension - sortie: | 45V | Actuel - sortie/Manche: | 1.5a |
| Fréquence: | 100kHz ~ 2MHz | Dimmer les couleurs: | Analogue, PWM |
| Surligner: | TPS92513DGQR,TPS92513DGQR Lecteur à LED |
||
Description de produit
TPS92513DGQR LED Driver IC 1 régulateur de sortie Step-Down analogique PWM Dimming 1.5A
Les spécifications de Le TPS92513DGQR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs à LED | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Le type | Régulateur DC |
| Topologie | Pas à pas (Buck) |
| Commutateur interne | - Oui, oui. |
| Nombre de sorties | 1 |
| Voltage - alimentation (min) | 4.5V |
| Voltage - alimentation (maximum) | 42 V |
| Voltage - sortie | 45 V |
| Courant - sortie / canal | 1.5A |
| Fréquence | 100 kHz à 2 MHz |
| Dimmer les couleurs | Métrage analogique, PWM |
| Applications | Éclairage |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | Les données sont fournies par les fournisseurs de services. |
| Paquet de dispositifs fournis par le fournisseur | 10-HVSSOP |
| Numéro du produit de base | TPS92513 |
Caractéristiques du Le TPS92513DGQR
* MOSFET intégré à haute résistance 220 mQ
* Plage de tension d'entrée de 4,5 V à 42 V ((4,5 V à 60 V pour le TPS92513HV)
* 0 V à 300 mV Voltage de référence réglable
* +5% de précision du courant LED
* Plage de fréquences de commutation de 100 kHz à 2 MHz
* Entrée dédiée à la mise en attente PWM
* Réglable sous tension-verrouillage
* Protection contre les surtensions
* Protection contre les surchauffeurs
* Paquet MSOP-10 avec PowerPADTM
Applications de Le TPS92513DGQR
• Éclairage des rues
• Éclairage d'urgence/sortie
• L'éclairage industriel et commercial général
• Éclairage des commerces de détail
• Éclairage de l'appareil
• Éclairage des transports
• Les lettres du canal
• Barres légères
Classifications environnementales et d'exportationLe TPS92513DGQR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
