TPS61183RTJT pilote LED IC 6 sortie régulateur CC step-up PWM attenuation 30mA
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS61183 RTJT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 6 | Topologie: | Avancez (poussée) |
|---|---|---|---|
| Tension - approvisionnement (maximum): | 24 V | Tension - Alimentation (Min): | 4.5V |
| Actuel - sortie/Manche: | 30mA | Température de fonctionnement: | -40°C à 85°C (TA) |
| Fréquence: | 300kHz | 1MHz | Commutateurs internes: | - Oui, oui. |
| Surligner: | TPS61183 RTJT,TPS61183RTJT CI du pilote à LED |
||
Description de produit
TPS61183RTJT pilote LED IC 6 sortie régulateur CC step-up PWM attenuation 30mA
Les spécifications de TPS61183 RTJT
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs à LED | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Le type | Régulateur DC |
| Topologie | - Pas à pas (Boost) |
| Commutateur interne | - Oui, oui. |
| Nombre de sorties | 6 |
| Voltage - alimentation (min) | 4.5V |
| Voltage - alimentation (maximum) | 24 V |
| Voltage - sortie | 38 V |
| Courant - sortie / canal | 30 mA |
| Fréquence | 300 kHz à 1 MHz |
| Dimmer les couleurs | PWM |
| Applications | Rétrécissement |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |

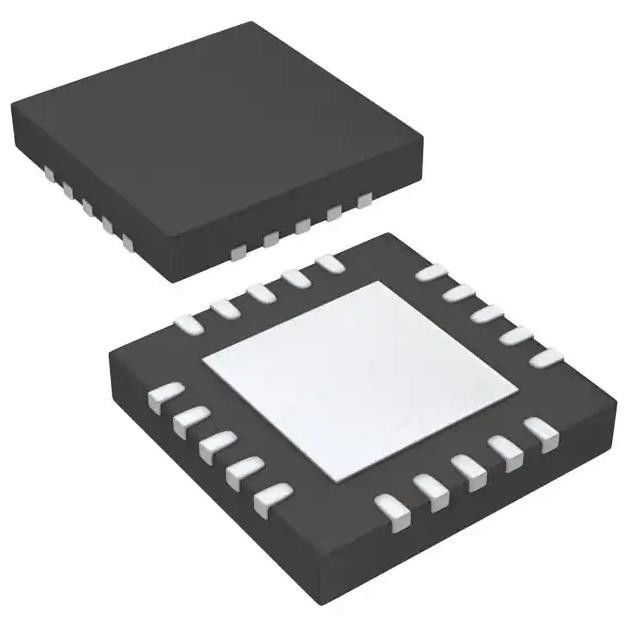

| Emballage / boîtier | 20-WFQFN Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | Les véhicules à moteur à commande numérique ne doivent pas être équipés d'un système de freinage. |
| Numéro du produit de base | TPS61183 - Les États membres |
Caractéristiques du TPS61183 RTJT
• Voltage d'entrée de 4,5 V à 24 V
• Voltage de sortie maximal de 38 V
• MOSFET intégré à 2 A et 40 V
• Fréquence de commutation programmable de 280 kHz à 1 MHz
• Sortie de boost adaptative aux tensions WLED
• Large plage de fréquences d'atténuation PWM
Pour le mode PWM direct, 100 Hz à 50 KHz
100 Hz à 22 KHz pour le mode programmable en fréquence
• Ratio d'assombrissement 100:1 à 20 kHz
• Ratio d'assombrissement 10000:1 à 200 Hz (mode PWM direct)
• Petits composants extérieurs
• Compensation de la boucle intégrée
• Six puits de courant de 30 mA, maximum
• 1,5% (typique) de correspondance actuelle
• Contrôle de l'interface de luminosité PWM
• Méthode d'atténuation de la luminosité en mode PWM programmable ou méthode d'atténuation directe de la luminosité en PWM
• Protection contre les détecteurs électromagnétiques électromagnétiques de 4000 V HBM
• seuil de surtension programmable
• Protection ouverte et courte WLED intégrée
• Arrêt thermique
Applications de TPS61183 RTJT
• Carnet de notes
• Les comprimés
• Moniteurs
• Les PC industriels
• Écrans d'interface homme-machine
• les guichets automatiques
• Le pêcheur
Classifications environnementales et d'exportationTPS61183 RTJT
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
