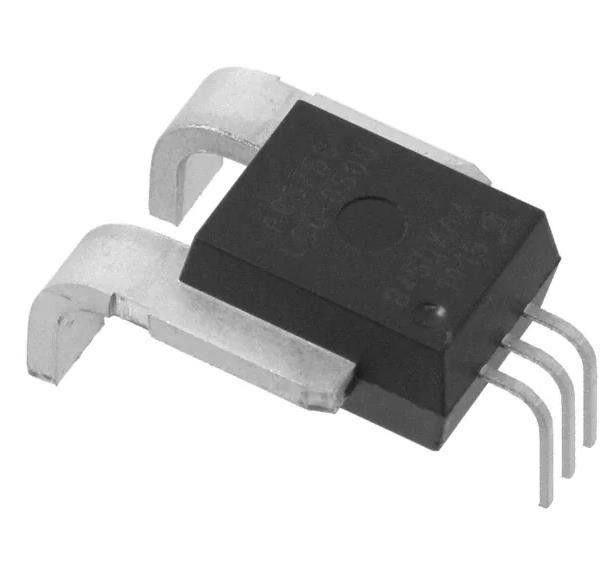

ACS758LCB-100U Capteur de courant IC 100A 1 canal Effets de Hall boucle ouverte unidirectionnelle 5-CB
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ACS758LCB-100U est un appareil électronique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Pour la mesure: | DC | Type de capteur: | Effect Hall, boucle ouverte |
|---|---|---|---|
| Courant - détection: | 100A | Nombre de chaînes: | 1 |
| Produits: | Ratiométrique, tension | Sensitivité: | 40mV/A |
| Fréquence: | C.C | 120kHz | Linearité: | ±1,25% |
| Surligner: | ACS758LCB-100U est un appareil électronique,ACS758LCB-100U IC du capteur de courant |
||
Description de produit
ACS758LCB-100U Capteur de courant 100A 1 canal Effect Hall boucle ouverte unidirectionnelle 5-CB
Les spécifications de ACS758LCB-100U est un appareil électronique
| Le type | Définition |
| Catégorie | Sensors, transducteurs |
| Capteurs de courant | |
| Mfr | Allegro MicroSystems est une société |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tuyaux |
| Pour la mesure | DC |
| Type de capteur | Effect Hall, boucle ouverte |
| Courant - détection | 100A |
| Nombre de chaînes | 1 |
| Produits | Ratiométrique, tension |
| Sensitivité | 40 mV/A |
| Fréquence | DC ~ 120 kHz |
| Linearité | ±1,25% |
| Précision | ± 2,4% |
| Voltage - alimentation | 3V à 5,5V |
| Temps de réponse | 4 μs |
| Courant - alimentation (maximum) | 13.5 mA |
| Température de fonctionnement | -40°C à 150°C |
| Polarisation | Unidirectionnel |
| Type de montage | À travers le trou |
| Emballage / boîtier | PTFE à base de plomb formé de 5-CB |
| Paquet de dispositifs fournis par le fournisseur | Module 5-CB |
| Numéro du produit de base | ACS758 est une |
Les spécifications deACS758LCB-100U est un appareil électronique
• Des performances sonores de pointe grâce à des techniques propriétaires de conception d'amplificateurs et de filtres
• Le bouclier intégré réduit considérablement l'accouplement capacitif du conducteur de courant à la matrice en raison de signaux dV/dt élevés,
et empêche la dérive de décalage dans les applications à haute tension
• Amélioration de l'erreur de sortie totale par gain et décalage de la température
• Petit emballage, facile à monter
• IC de hall monolithique pour une fiabilité élevée
• Perte de puissance ultra-faible: résistance interne du conducteur de 100 μΩ
• L'isolation galvanique permet une utilisation dans la détection économique du courant à haute tension dans les systèmes à haute tension
• AEC-Q100 qualifié
La mise en place deACS758LCB-100U est un appareil électronique
La famille de circuits intégrés de capteurs de courant AllegroTM ACS758 fournit des solutions économiques et précises pour la détection de courant alternatif ou continu.alimentation et commande du convertisseur CC-DC, contrôle de l'onduleur, et détection de défaut de surcourant.
Classifications environnementales et d'exportationACS758LCB-100U est un appareil électronique
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
