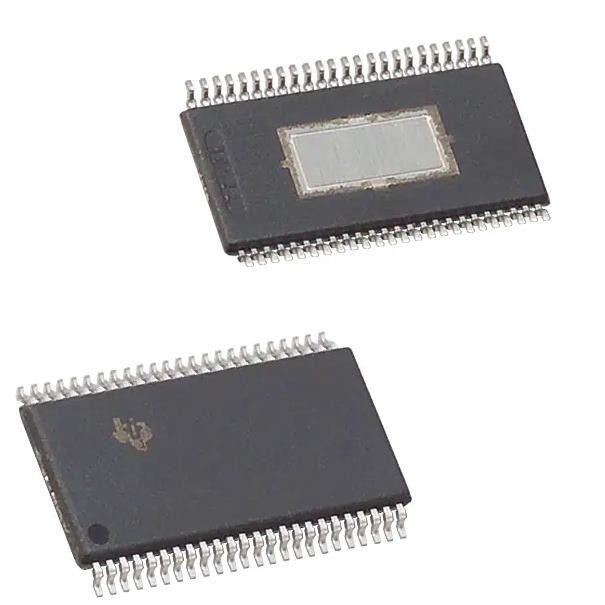

DRV8823DCAR pilote de moteur bipolaire IC MOSFET série 48-HTSSOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DRV8823DCAR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Interface: | Série | Applications: | finalité générale |
|---|---|---|---|
| Courant - sortie: | 1.5a | Voltage - alimentation: | 8V | 32V |
| Voltage - charge: | 8V | 32V | Température de fonctionnement: | -40°C | 150°C (TJ) |
| Type de montage: | Monture de surface | Emballage / boîtier: | 48-TFSOP (0,240 po, 6,10 mm de largeur) Coussinet exposé |
| Surligner: | DRV8823DCAR,DRV8823DCAR CI de puissance du pilote du moteur,IC du pilote de moteur bipolaire |
||
Description de produit
DRV8823DCAR Le moteur bipolaire conducteur de puissance MOSFET série 48-HTSSOP
Les spécifications deLe code de désignation est le code de désignation suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de moteur, contrôleurs | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de moteur - pas à pas | Bipolaire |
| Type de moteur - AC, DC | DC brossé |
| Fonction | Conducteur - étape entièrement intégrée, commande et puissance |
| Configuration de sortie | La moitié du pont (8) |
| Interface | Série |
| Technologie | MOSFET de puissance |
| Résolution par étape | - |
| Applications | Objectif général |
| Courant - sortie | 1.5A |
| Voltage - alimentation | 8V à 32V |
| Voltage - charge | 8V à 32V |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 48-TFSOP (0,240", 6,10 mm de largeur) Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | Le nombre d'heures de travail |
| Numéro du produit de base | Le DRV8823 |
Caractéristiques du Le code de désignation est le code de désignation suivant:
* Le pilote de moteur PWM avec quatre ponts H
- Activer deux moteurs pas à pas, un pas à pas et deux moteurs CC ou quatre moteurs CC
- Jusqu'à 1,5 A de courant par enroulement
- Faible résistance
- Courant de remontage maximal programmable
- Contrôle du courant de remontage à trois bits permet jusqu'à huit niveaux de courant
- Des modes de décomposition lents ou mixtes sélectifs
* Plage de tension de fonctionnement de l'alimentation de 8 à 32 V
* Pompes de charge internes pour le moteur de la porte
* Référence 3,3-V intégrée
* Interface de commande numérique en série
* Entièrement protégé contre les sous-tensions, les surtensions et les surtensions
* Paquet de montage de surface renforcé thermiquement
Applications de Le code de désignation est le code de désignation suivant:
• Les imprimantes
• Les scanners
• Machines d'automatisation de bureau
• Machines de jeu
• Automatisation des usines
• La robotique
Classifications environnementales et d'exportationLe code de désignation est le code de désignation suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
