HCPL-063L-500E Optoisolator 15MBd Collecteur ouvert Schottky serré 3750Vrms 10kV/μs
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | HCPL-063L-500E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de chaînes: | 2 | Entrées - côté 1/Side 2: | 2/0 |
|---|---|---|---|
| Tension - isolement: | 3750Vrms | Immunité passagère de mode commun (minute): | 10kV/µs |
| Type de sortie: | Le collecteur ouvert, Schottky a maintenu | Actuel - sortie/Manche: | 50 mA |
| Taux de données: | 15MBd | TpLH/tpHL de retard de propagation (maximum): | 75ns, 75ns |
Description de produit
HCPL-063L-500E Optoisolator 15MBd Collecteur ouvert Schottky serré 3750Vrms 10kV/μs
Les spécifications de Le code de l'équipage est le code de l'équipage.
| Le type | Définition |
| Catégorie | Isolateurs |
| autres appareils de traitement des eaux | |
| Optoisolators de sortie logique | |
| Mfr | Compagnie de radiodiffusion |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Nombre de chaînes | 2 |
| Les entrées - Page 1/Page 2 | 2/0 |
| Voltage - Isolement | 3750Vrms |
| Immunité transitoire en mode commun (min) | 10 kV/μs |
| Type d'entrée | DC |
| Type de sortie | Le collecteur est ouvert, le Schottky est serré. |
| Courant - sortie / canal | 50 mA |
| Taux de données | 15 MBd |
| Délai de propagation tpLH / tpHL (maximum) | 75 ans, 75 ans |
| Temps de montée / chute (type) | 24 jours, 10 jours |
| Voltage - vers l'avant (Vf) (type) | 1.5V |
| Courant - courant continu vers l'avant (Si) (maximum) | 15 mA |
| Voltage - alimentation | 2.7V à 3,6V, 4,5V à 5,5V |
| Température de fonctionnement | -40°C à 85°C |
| Type de montage | Monture de surface |

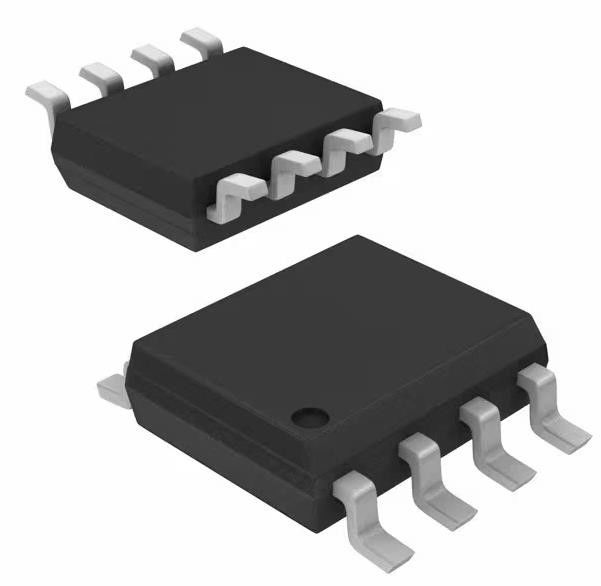

| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SO Hauteur |
| Numéro du produit de base | HCPL-063 est un code de conduite. |
CaractéristiquesdeLe code de l'équipage est le code de l'équipage.
* Voltages à double alimentation de 3,3 V/5 V
* Faible consommation électrique
* 15 kV/μs minimum de rejet en mode commun (CMR) à VCM = 1000V
* Haute vitesse: 15 MBd typique
* Compatible avec le système LVTTL/LVCMOS
* Faible capacité de courant d'entrée: 5 mA
* Performance AC et DC garantie à des températures de 40°C à +85°C
* Disponible en DIP à 8 broches, SOIC-8
* Sortie vraisemblable (produits à canal unique uniquement)
* Approbation de sécurité: UL, CSA, IEC/EN/DIN EN 60747-5-5
DécritsdeLe code de l'équipage est le code de l'équipage.
* Récepteur de ligne isolé
* Interfaces périphériques ordinateur
* Interfaces système microprocesseur
* Isolement numérique pour la conversion A/D, D/A
* Échange d'alimentation électrique
* Isolement d'entrée/sortie de l'instrument
* Élimination de la boucle de terre
* Remplacement du transformateur à impulsions
* Autobus de terrain
Classifications environnementales et d'exportationdeLe code de l'équipage est le code de l'équipage.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.49.8000 |
