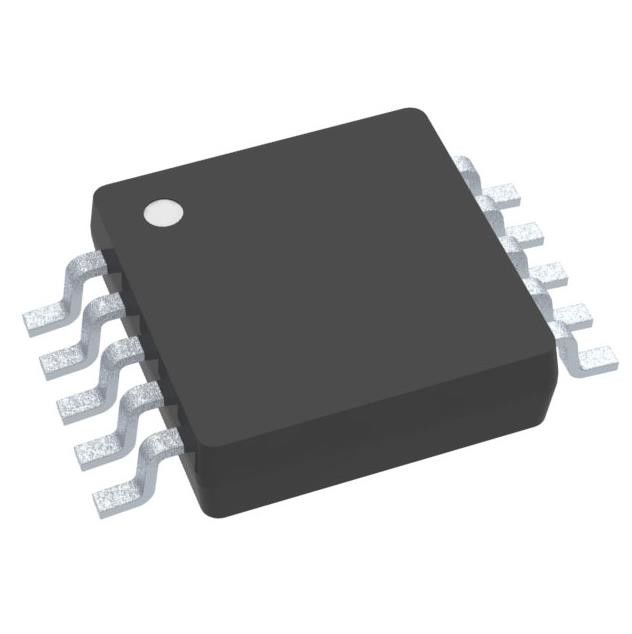

LM3481QMMX / NOP IC régulateur de sortie positive Step-Up contrôleur 10-VSSOP
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM3481QMMX / NOP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Modèle: | LM3481QMMX / NOP | Type de sortie: | Conducteur de transistor |
|---|---|---|---|
| Fonction: | Step-Up, Step-Up/Step-Down | Topologie: | Poussée, retour rapide, SEPIC |
| Nombre de sorties: | 1 | Phases de sortie: | 1 |
| Tension - approvisionnement (Vcc/Vdd): | 2.97V ~ 48V | Fréquence - commutation: | 100kHz ~ 1MHz |
Description de produit
LM3481QMMX / NOP IC régulateur de sortie positive Step-Up contrôleur 10-VSSOP
Les données sont fournies par les autorités compétentes de l'État membre.
Les spécifications du LM3481QMMX / NOP
|
Le type
|
Définition
|
|
Catégorie
|
Circuits intégrés (CI)
|
|
Contrôleurs de commutation CC
|
|
|
Mfr
|
Les instruments du Texas
|
|
Série
|
Automobile, AEC-Q100
|
|
Le paquet
|
Tape et bobine (TR)
|
|
Tape à découper (CT)
|
|
|
Statut du produit
|
Actif
|
|
Type de sortie
|
Le pilote de transistors
|
|
Fonction
|
Pas en avant, pas en avant/pas en bas
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Boost, Flyback et SEPIC
|
|
Nombre de sorties
|
1
|
|
Phases de sortie
|
1
|
|
Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd)
|
2.97V ~ 48V
|
|
Fréquence - Changement de fréquence
|
100 kHz à 1 MHz
|
|
Cycle de fonctionnement (maximum)
|
85%
|
|
Réducteur synchrone
|
Je ne veux pas.
|
|
Synchronisation par horloge
|
- Oui, oui.
|
|
Interfaces série
|
-
|
|
Caractéristiques de contrôle
|
Activation, contrôle de fréquence, rampe, démarrage en douceur
|
|
Température de fonctionnement
|
-40 °C à 125 °C (TJ)
|
|
Type de montage
|
Monture de surface
|
|
Emballage / boîtier
|
La taille de l'échantillon doit être comprise entre 10 mm et 10 mm.
|
|
Paquet de dispositifs fournis par le fournisseur
|
10-VSSOP
|
|
Numéro du produit de base
|
LM3481
|
Caractéristiques duLM3481QMMX / NOP
• LM3481QMM sont des produits de qualité automobile
Qui sont AEC-Q100 de catégorie 1 qualifiés (température de fonctionnement de la jonction de 40 °C à +125 °C)
• Paquet VSSOP à 10 plombs
• Push-pull driver interne avec une capacité de courant de pointe de 1 A
• Limites de courant et arrêt thermique
• Compensation de fréquence optimisée avec un condensateur et une résistance
• Démarrage doux interne
• Opération en mode courant
• Fermeture réglable sous tension avec hystérésis
• Saut de pouls à des charges légères
• Principales spécifications
¢ Large plage de tension d'alimentation de 2,97 V à 48 V
️ Fréquence d'horloge réglable et synchronisable de 100 kHz à 1 MHz
La valeur de référence interne doit être de ±1,5% (sur température).
Le courant d'arrêt de 10 μA (sur température)
• Créer une conception personnalisée à l'aide du LM3481 avec le concepteur de puissance WEBENCH
Applications deLM3481QMMX / NOP
• Applications de démarrage et d'arrêt automobile
• Informations sur le conducteur du système ADAS automobile
• Systèmes audio Bluetooth portables alimentés par batterie lithium-ion à une ou deux cellules
• Les ordinateurs portables, les PDA, les appareils photo numériques et autres appareils portables
• Énergies hors ligne
• Les décors
• Amélioration des amplificateurs audio
Classifications environnementales et d'exportationLM3481QMMX / NOP
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
