Dispositifs logiques programmables de complexe d'ISPLSI1032E-70LTN IC 128MC 15NS 100TQFP
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISPLSI1032E-70LTN |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type programmable: | Dans le système programmable | Temps de retard tpd(1) Max: | 15 NS |
|---|---|---|---|
| Apporte de tension - interne: | 4.5V à 5.5V | Nombre d'éléments logiques/de blocs: | 32 |
| Nombre de macrocellules: | 128 | Nombre de portes: | 6000 |
| Nombre d'entrées/sorties: | 64 | Température de fonctionnement: | -40°C à 85°C (TA) |
| Surligner: | Dispositifs logiques programmables de complexe d'ISPLSI1032E-70LTN,Dispositifs logiques 100TQFP programmables |
||
Description de produit

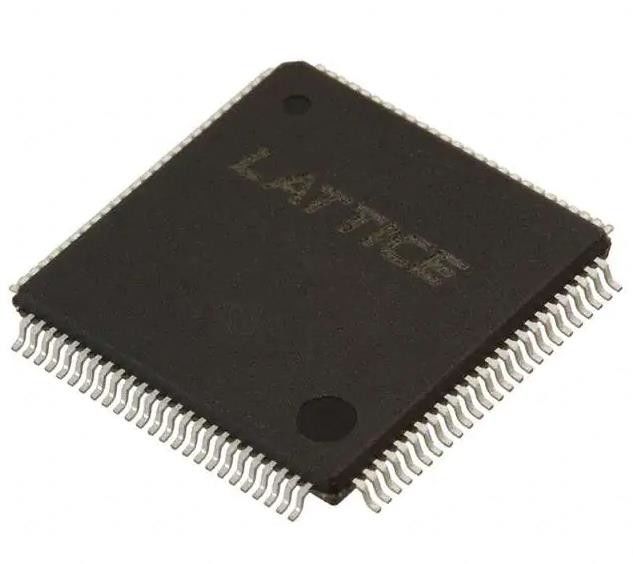

ISPLSI1032E-70LTN Dispositifs logiques programmables complexes IC 128MC 15NS 100TQFP
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'autorité compétente.
Les spécifications deLes États membres peuvent prévoir des mesures de prévention et d'intervention.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Les CPLD (appareils logiques programmables complexes) | |
| Mfr | La société Lattice Semiconductor |
| Série | SpLSI® 1000E |
| Le paquet | Plateau |
| Statut du produit | Dépassé |
| Type programmable | Dans le système programmable |
| Temps de retard tpd(1) Max | 15 ns |
| Apporte de tension - interne | 4.5V à 5.5V |
| Nombre d'éléments/blocs logiques | 32 |
| Nombre de macrocellules | 128 |
| Nombre de portes | 6000 |
| Nombre d'entrées/sorties | 64 |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 100 LQFP |
| Paquet de dispositifs fournis par le fournisseur | Le nombre d'heures d'essai est le suivant: |
| Numéro du produit de base | Les États membres doivent respecter les dispositions suivantes: |
CaractéristiquesdeLes États membres peuvent prévoir des mesures de prévention et d'intervention.
• logique programmable à haute densité
¥ 6000 portes PLD
64 broches d'entrée/sortie, huit entrées dédiées
L'interconnexion mondiale à grande vitesse
¢ Porte d'entrée large pour les compteurs rapides, les machines d'état, les décodeurs d'adresses, etc.
La taille du bloc logique est petite pour la logique aléatoire
• TECHNOLOGIE E2CMOS® à haute performance
La fréquence maximale de fonctionnement est de 125 MHz.
¢ tpd = 7,5 ns Délai de propagation
Électriquement effaçable et reprogrammable
Non volatil
Testé à 100% au moment de la fabrication
L'arrêt du produit non utilisé économise de l'énergie
• Programmeable dans le système
¢ Programmeable dans le système (ISPTM) 5V uniquement
L'augmentation des rendements de fabrication, la réduction des délais de commercialisation et l'amélioration de la qualité des produits
¢ Reprogrammer les dispositifs soudés pour un prototypage plus rapide
• Offre la facilité d'utilisation et la vitesse rapide du système de PLD avec la densité et la flexibilité des tableaux de portes programmables sur le terrain
Un dispositif programmable complet peut combiner la logique de la colle et les conceptions structurées
Capacité améliorée de verrouillage des broches
Quatre broches d'entrée dédiées à l'horloge
️ Horloges synchrones et asynchrones
¢ Contrôle du débit de sortie programmable pour minimiser le bruit de commutation
️ Placement flexible des broches
¢ Le pool de routage mondial optimisé assure une interconnectivité mondiale
Options d'emballage sans plomb
Des descriptions de l'ISPLSI1032E-70LTN
L'ispLSI 1032E est un dispositif logique programmable à haute densité contenant 192 registres, 64 broches d'entrée/sortie universelles, huit broches d'entrée dédiées,quatre broches d'entrée d'horloge dédiées et un pool de routage global (GRP).
Classifications environnementales et d'exportationLes États membres peuvent prévoir des mesures de prévention et d'intervention.
| Attribut | Définition |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
